浮筒液位計的工作原理
發布時間:2020-10-13 15:31:55

浮筒液(界)位變送器由浮筒測量室、測量機構、浮筒組成,利用杠桿原理和測應力的方法,通過內浮筒所受的浮力變化量,使扭力管產生扭轉,使高精度的傳感器獲取與物位變化一致的測量信號,再經專用電路轉換成 4~20mA 的標準信號輸出。

主要部件作用及其工作原理:杠桿的末端吊有內筒,內筒隨介質的浮力變化而升降,這個浮力作用在杠桿上,杠桿在浮力的作用下,帶動與傳力芯軸相連接的扭桿轉動,扭桿的一端壓迫稱重傳感器產生微小的形變,傳感器將形變位移量轉換成電信號,再經信號處理及轉換電路轉換成4~20mA 標準信號輸出,即完成變換過程。

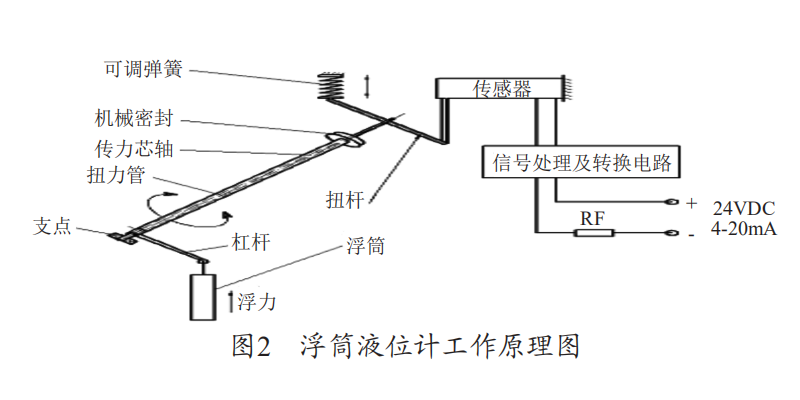

從浮筒液位計的工作原理(圖2)得知,其正常工作條件必須在浮子安裝完好的情況下,扭力管組件、杠桿組件對矢量角變化的傳輸準確,要求浮子位移的變化能正常穩定地反映到電子線路組組件。
