制漿造紙中常用液位計的種類和工作原理
發布時間:2020-09-24 07:33:29

1、制漿造紙中常用液位計的種類

(1)常用于各類化學品或水儲罐的直讀式液位計,如玻璃管液位計。

(2)常用于測量儲漿槽或白水槽的靜壓式物位計,如智能型膜片式液位計或者差壓式液位計。

(3)常用于檢測水溝液位的浮子式液位儀表,如浮筒式液位變送器。

(4)常用于漿料或者黑液等液位的電阻式、電容式物位計

(5)常用于檢測木片料位的放射源式液位計。

(6)常用于檢測化學品儲罐、水池液位的雷達式液位計和超聲波式液位計。

2、制漿造紙常用液位計的工作原理

(1)玻璃管式液位計:根據連通器工作原理來測量液位,與被測桶槽的介質連通,并通過玻璃管上標識的刻度來直接顯示液位的高低。

(2)吹氣式液位計:由導壓管、差壓變送器和轉子流量計組成,將導壓管插入容器底部,然后氣源經過過濾器和減壓閥后以恒定的流量氣體通過導壓管端口處,由導壓管浸在容器底部的端口對外吹氣而在液體介質中產生氣包,這時壓力變送器上所測的壓力與冒泡端口處液位高度的壓力相等。則H=P H/ρg。

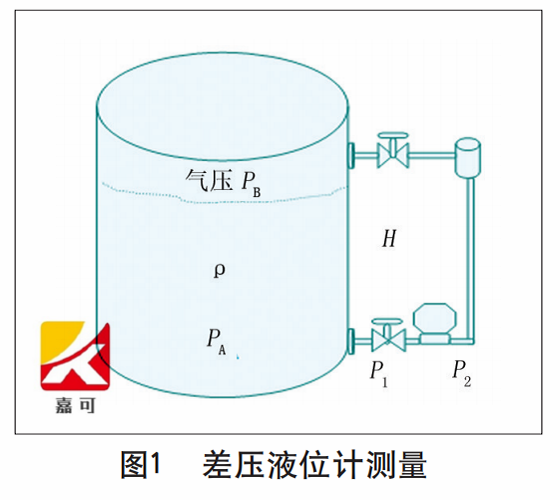

(3)差壓式液位計:是由于容器內的液位改變時,液柱產生靜壓也會相應地發生變化,△P=P A-P B=Hρg H=△P/ρg,如圖1所示。

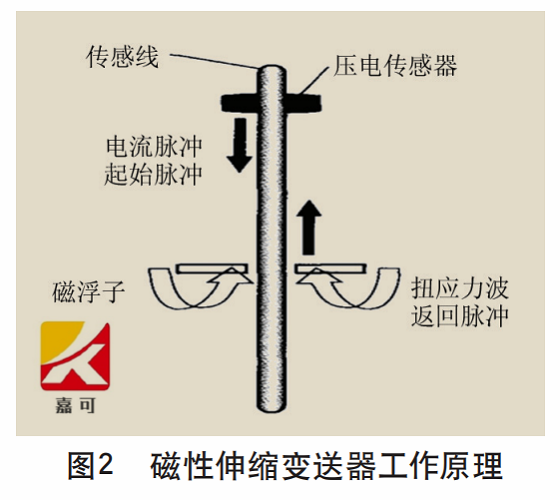

(4)磁致伸縮液位變送器:由測量管、浮子和電子變送器三部分組成;磁桿內部為磁致伸縮線,外部為保護管;浮子內部為永久磁鐵,如圖2所示。浮子隨著液位的上升而上升、液位的下降而下降,并通過永久磁鐵而形成磁場;變送器定時發出電流脈沖信號沿著磁致伸縮線向下傳播,浮子向下運動時也產生一個磁場,當兩個磁場相遇時會產生扭應力波并通過磁致伸縮線形成一個返回的電子脈沖。然后通過處理器將測量脈沖起始和返回所用的時間并把它們轉換成液位的高度,從而測出液位。

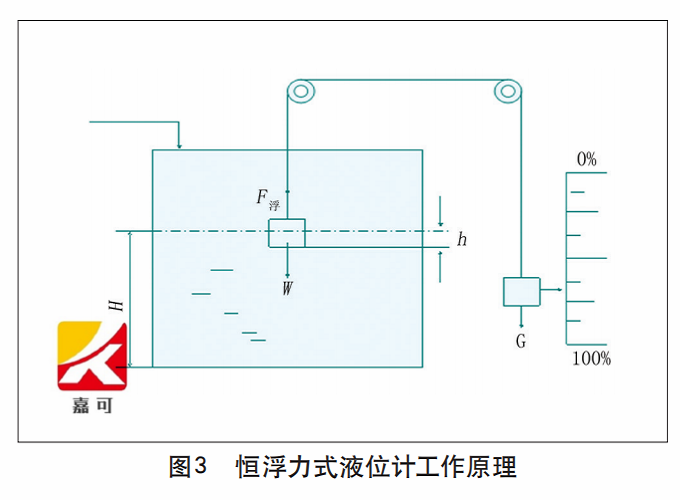

(5)恒浮力式液位計:典型的恒浮力式液位計為浮子式液位計,如圖3所示。

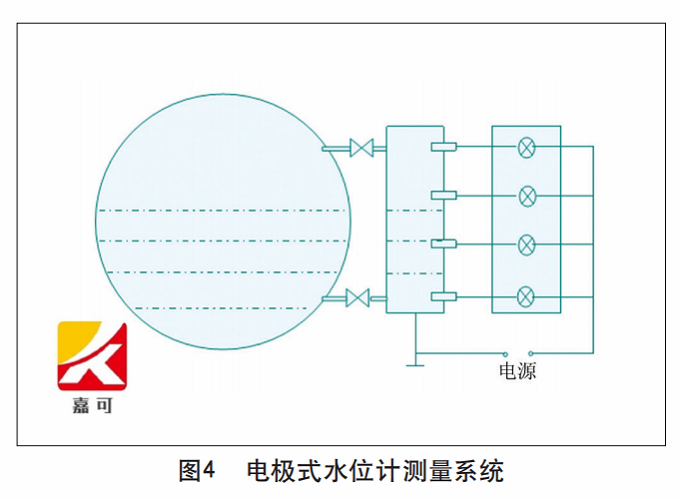

(6)電極式水位計:電極式水位計是一種電阻式液位計。它的測量部分由連通管和電阻組成,根據測量需要可以在連通管上安裝多個電極。每個電極通過特殊工藝處理與管道形成絕緣,同時每個電極通過電線引出,而連通管作為一個公共電極與每個電極相連。當水位達到某一電極位置時,因為水具有導電性使其和該電極連通,使相應的氖燈發光,從而通過燈光所在的位置而測出水位。如圖4所示。


(7)核輻射式液位計:射源發出輻射,射線穿透罐壁材料時被衰減,隨著液面的變化,探棒處的輻射劑量率會相應地變化,探棒將輻射轉化為電信號。核輻射式液位計一般由放射源、射源保護器、探棒和變送器組成。

(8)超聲波物位儀:聲波可以在氣體、液體、固體中傳播,聲波在穿透截止時會被吸收而衰減,氣體吸收最強,衰減最大;固體吸收最小,衰減最小,聲波在穿透不同密度介質的分界面處還會產生反射,超聲波液位計是根據聲波從發射至接收反射回波的時間間隔與物位高度成比例的原理來檢查物位的。
