流量開關的工作原理分析
發布時間:2020-09-04 09:04:59

首先,流量開關中有一個流體通道,該通道在殼體內部,在通道上裝有一個內部裝有永久磁鐵的活塞。工作的時候,流體會給予一定的壓力,當活塞被液流所引起的壓力差推動時,磁性活塞便會使設備內部的密封簧片開關動作,活塞的直徑決定了啟動流量。如果液流減少,壓力會隨著改變,此時不銹鋼彈簧會推動活塞復位。如果簧片開關被開動后,可進行遠傳報警或指示,還可以將其集成在自動控制系統里。

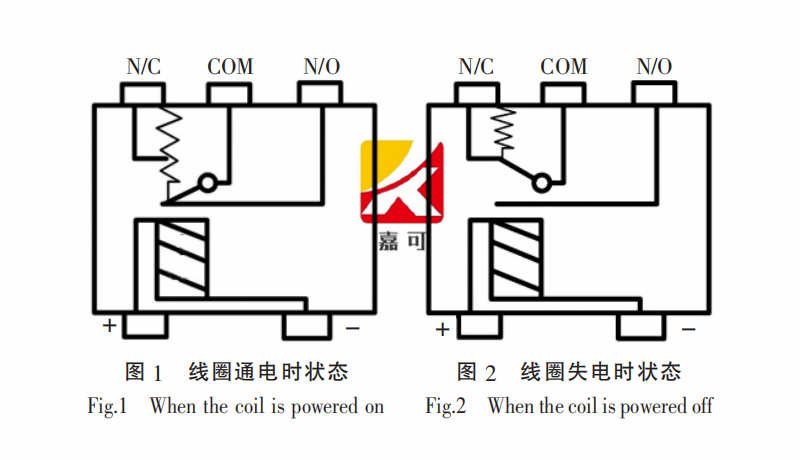

如圖1各點為輸入1、輸入2、COM、N/O、N/C。

輸入1:通常是繼電器的正極,信號的+值,它位于拉動觸針的電磁鐵線圈的頂部。

輸入2:信號的負值,它位于線圈繞組的末端。

輸入2應該總是被認為是負數,因為有些繼電器只能單向工作。

COM:是共同點的縮寫,大多數情況下,將要切換到的功率的負值連接到此。如果應用程序使用相同的電源,則可將輸入2和COM連接在一起。COM是中間端子,連接到電源關閉時拉向N/C的引腳。

N/C:常閉的短路,但是當有信號時,繼電器內部的引腳被拉下,直到它接觸到N/C,這會將它連接到COM。

N/O:常開的簡稱,當磁鐵關閉時,使用一個小彈簧使其始終接觸COM。在大多數情況下,N/O用于打開待機指示燈,因為它在沒有電源時打開。

觸點:不是端子,而是連接COM與N/O或N/C的引腳。

如果有一個繼電器和一個9伏電池,嘗試將+和-引腳連接在一起,應該聽到一個小的咔噠聲,這是引腳觸及觸點。當關閉電源時,會聽到另一個更安靜的咔噠聲,這是將引腳拉回到N/C。如圖2。

線圈的電源接通時,則COM與N/C接通。線圈沒電時,COM與N/O接通,顯然你可以看到,當電磁鐵打開時,磁鐵將引腳拉向N/O觸點,當關閉時,彈簧將引腳拉向N/C觸點。
