旋進旋渦流量計和轉子流量計的特性對比
發布時間:2020-03-25 10:09:21

旋進旋渦流量計原理上屬于流體振動速度型流量計,它是在流量計內部植入一個起旋器,當流體通過起旋器后迫使流體沿軸旋轉并形成漩渦流,旋轉的中心形成渦核,渦核在回流作用下形成二次螺旋形旋轉。這種二次旋轉的頻率與流量呈正比,流量計形狀設計合理時,在很寬的流量范圍內,頻率與流量呈線性關系,通過測量得到旋轉流體頻率就可以求得流體的體積流量。Qv=K/ f式中,Qv為體積流量(m3/ s);f為旋渦頻率(Hz);K為流量計儀表系數(脈沖數/ m3)。旋轉頻率由信號檢測體(壓電)測得,通過信號處理器被轉換成4~20 mA的標準電流輸出信號,也可以不經轉換直接輸出脈沖頻率信號。

轉子流量計的工作原理:通過改變流體的流通面積,保持轉子上下的差壓恒定,故又稱為變流通面積恒差壓流量計,也稱為浮子流量計。測量部分流向自下而上為倒錐管,浮子隨流量大小懸停在任何位置,浮力+差壓力=重力。流量增大時,浮子上移則流通面積增大,通過改變流通面積實現恒差壓。

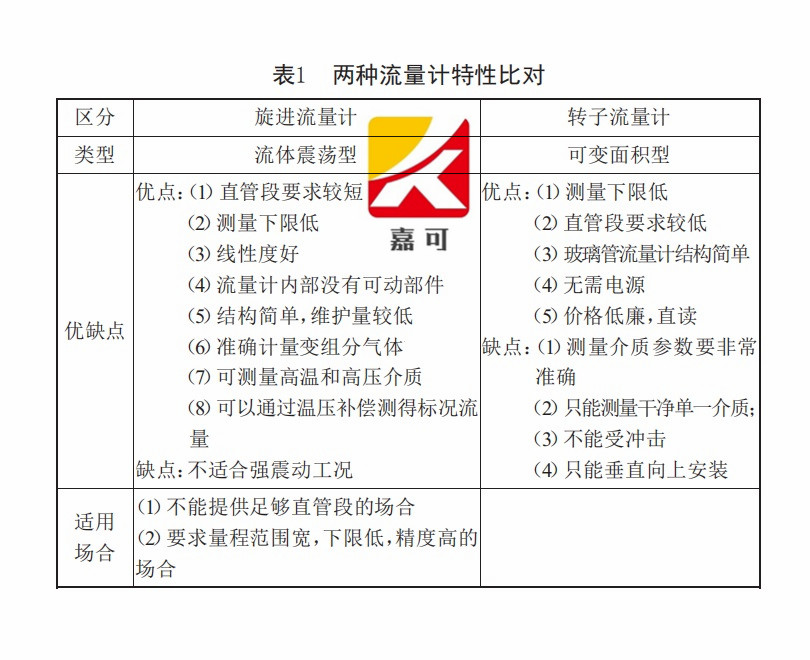

旋進旋渦流量計和轉子流量計的特性對比如表1所示。通過表1的對比分析,根據儀表優缺點可知,在流量較小時,這兩種流量計從原理上說都可以選擇,但在實際運用中有差異。轉子流量計的小流量測量必須選擇輕質材料 (塑料等)的浮子,而且浮子通過上下運動工作,會造成以下幾個主要缺陷:

(1)不能耐受介質沖擊,如果流量波動大(例如閥門快速開啟),浮子太輕會被吹翻或卡在軌道上,造成損壞無法工作;

(2)帶有一些顆粒物(有一定黏性)的介質,會附著在浮子上,造成計量誤差或無法工作,嚴重時浮子被卡住形成斷流,帶來嚴重的安全隱患。

(3)轉子流量計的浮子是根據被測介質的密度設計,當被測介質的密度與設計密度發生變化時,必須及時修正。如果測量介質的密度發生了變化或者測量變組分的介質,轉子流量計都不能準確計量甚至得到的是無效的計量數值。

(4)通常情況下,轉子流量計必須垂直安裝,限制了現場管道的位置。

而旋進旋渦流量計鑒于它的原理和特性,正好可以規避上述問題,同時具有和轉子流量計相同的優點,完全可以取代轉子流量計,且使用壽命更長、計量精度更準確。
