插入式電磁流量計的安裝說明
發布時間:2019-12-03 17:11:16

插入式電磁流量計的安裝說明

1、安裝環境的選擇

(1)應盡量遠離具有強酚水場的設備,如大電機、大變壓器等;

(2)安裝場所不應有強烈的震動,管道固定牢靠,環境溫度應變化不大;

(3)安裝環境應便于安裝和維護。

2、安裝位置的選擇

(1)安裝位置必須保證管道內始終充滿被測流體;

(2)選擇流體流動脈沖小的地方,即應遠離泵和閥門、彎頭等局部阻力件;

(3)測量雙相(固、液或氣、液)流體時,應選擇不易引起相分離的地方;

(4)應避免測量部位出現負壓;

(5)被側管道直徑或周長容易測量,并且橢圓度應較小。

3、直管段要求

傳感器安裝管道上游側直管段長度應大于或等于10D,下游側應不小于5D(D代表被測管道通徑)。

4、流量控制閥門和調節閥門

流量控制閥門應安裝在傳感器上游側的被測管道上,流量調節閥門應安裝在傳感器下游側,測量時,通常流量控制閥門應處于全開狀態。

5、傳感器的安裝

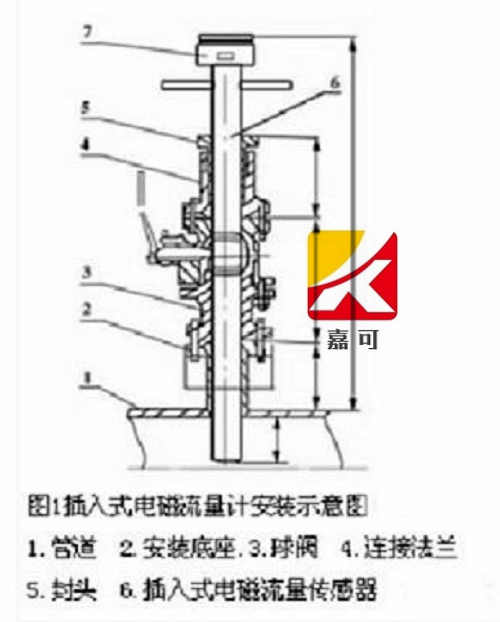

(1)傳感器應與測量管道垂直安裝(見圖1),傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°,適用于測量管道振動小的清潔介質。傳感器插入點有兩種方法:一是插入到被測管道的中心軸線上(即1/2倍的管徑);二是插入到管道內壁為管道的1/4處。

(2)關掉上游流量控制閥門或采用低壓供水。

(3)將DN50球閥安裝到底座上,注意球閥的長空腔向上,檢查球閥是否能全開、全關,如有問題可進行修理。將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上,松開定位螺釘和壓緊螺母,將傳感器插入桿通過球閥插入被測管道。插入深度由6.4.4計算,并由游標卡尺或鋼卷尺測量,符合要求后,上緊螺母和定位螺釘,同時應注意傳感器方向標志桿指向應和流體流向一致。

(4)用游標卡尺或鋼卷尺測量傳感器電極至方向標志桿之前的距離,設測得傳感器電極與其方向標志桿的長度為H,對于D≤400mm,插入深度可由下式計算E為:E=H-0.5D;對于D<400 mm通徑時,E=H-0.121D

6、安裝底座的焊接

(1)安裝底座管子的軸線與被測管道的軸線相互垂直;

(2)常規不銹鋼法蘭采用不銹鋼焊條平焊,PVC管道可采用熱熔膠條固焊,焊后須保證法蘭端面與管軸線平行,焊縫牢固,能承受1.6MPa壓力無滲漏現象;

(3)被測管道開孔尺寸與安裝底座的通徑外徑一致。

7、接地

傳感器產生的流量信號非常微弱,通常為微伏或毫伏級。因此,防止外界電干擾的影響是用好流量計的一個重要因素,接地是解決電干擾影響的一個很有效的措施。
