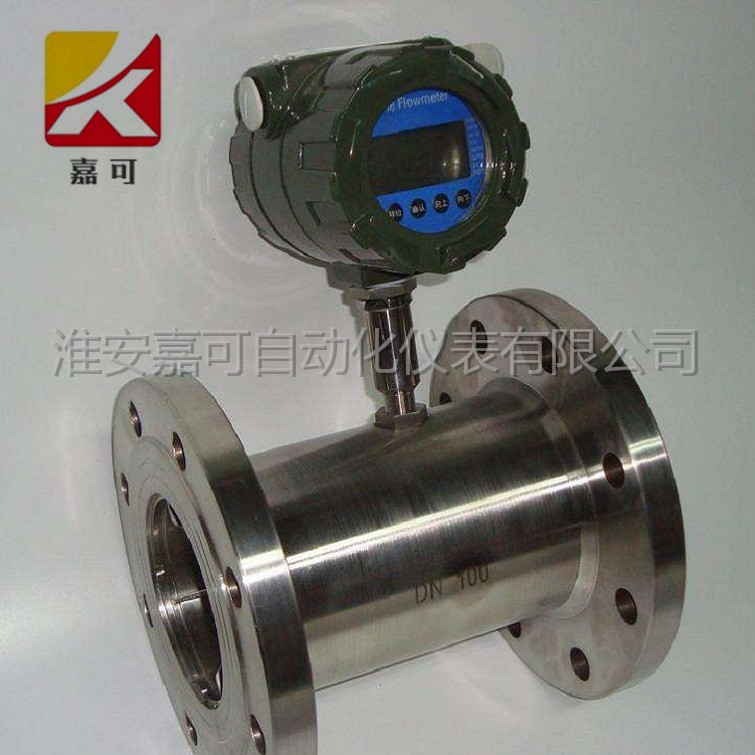

智能渦輪流量計的結構組成
發布時間:2019-11-18 13:06:48

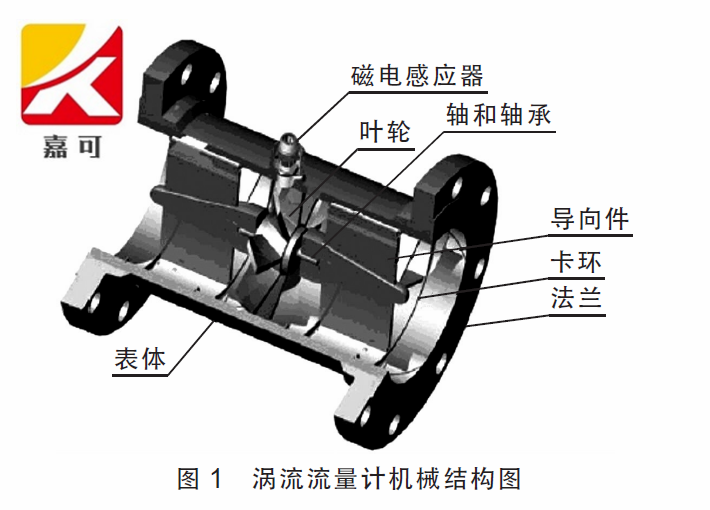

渦輪流量計屬于速度式流量測量計,其工作原理是在流體管道內安裝渦輪,利用流體流動時產生的推力使渦輪葉片轉動,渦輪的轉速和流體的流速將成正比例關系,同時,安裝在計量儀表殼體的電磁感應接收器實時接收由葉輪轉動引起的磁場變化而產生的脈沖,智能儀表收集到脈沖之后進行濾波放大,即可通過簡單的比例關系計算出管道的實時流量。渦輪流量計其內部機械機構見圖1。

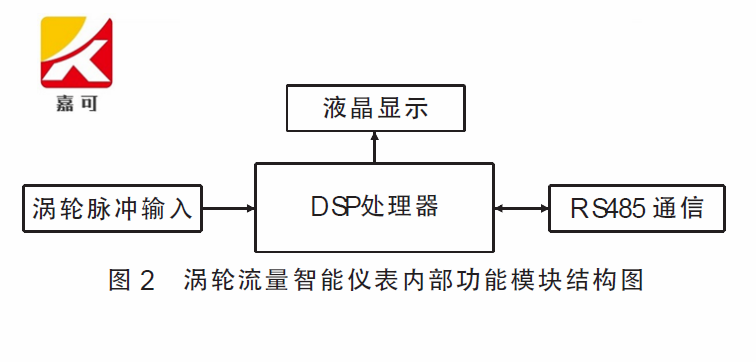

智能渦輪流量計以DSP為處理器,它采集到渦輪流量傳感器傳送的脈沖信號后通過濾波放大后在處理器內進行運算,并將運算結果顯示在液晶屏上,同時還能夠通過RS485通信向上位機遠傳流量信息2為智能渦輪流量計的內部功能模塊結構圖。圖2.png

1、智能渦輪流量計的硬件部分

1.1 渦輪脈沖輸入調理電路

由于渦輪流量傳感器產生的電脈沖信號有一定的噪聲信號,并且電壓只有幾十毫伏,所以在將信號輸入到DSP處理器之前進行濾波、整形和放大。

1.2 液晶顯示

液晶選擇12864點陣式液晶,它能夠動態顯示各種圖形、漢字以及各種符號信息,為各種電子產品提供了友好的人機界面,點陣式圖形液晶顯示屏具有工作電壓低、功耗低、可視面積大、體積小、無電磁干擾、數字接口、使用壽命長等特點。

1.3 RS485通信

RS485接口組成半雙工網絡,選擇兩線制與上位機電腦相連,采用屏蔽雙絞線傳輸。通信系統整體為總線式結構,這樣1臺上位機最多可以和現場32臺智能儀表相連。

2、智能渦輪流量計的程序部分

2.1 微處理器功能程序設計

上電后程序對DSP的硬件資源進行初始化,包括中斷系統、GPIO 口、定時器/計數器、通信端口及基本的時鐘設置。程序每秒對接收到的脈沖進行計數,其除以儀表系數后的結果作為瞬時流量,同時在時間上對瞬時流量進行累積,計算出兩種流量后,將其實時顯示在液晶顯示屏上, 同時將數據保存, 隨時等待上位機電腦對數據的讀取。通信采用MODBUS協議,波特率為9600b/s,無校驗,8位數據位,1位停止位。

2.2流速修正算法

渦輪流量計中流速對儀表系數有著很大的影響,這部分誤差會極大影響最終計量的精確度,傳統的做法是當流速發生較大的持續變化時, 需對渦輪流量計進行重新標定。針對這個問題,智能渦輪流量計加入了流速修正算法,保證了儀表系數基本保持不變。
