孔板流量計的結構及原理
發布時間:2025-03-04 09:00:43

孔板流量計作為差壓式流量計的典型代表,憑借其結構簡單、適用性廣等特點,在工業流量測量中占據重要地位。以下從結構組成與工作原理兩方面進行闡述。

一、結構組成

孔板流量計主要由四大核心部件構成:

1、標準孔板:核心測量元件,通常為帶中心圓孔的圓形金屬薄板。孔板的孔徑需根據被測介質特性精確設計,以實現穩定節流。

2、引壓裝置:連接孔板上下游,用于引導流體壓力至差壓變送器。

3、三閥組:安裝于引壓管路中,用于平衡壓力、校準零點及隔離設備,確保測量安全。

4、差壓變送器:將孔板兩側的靜壓差轉換為電信號,并輸出流量數值。

此外,根據工況需求,可配套安裝直管段、溫度補償裝置等輔助部件,以提高測量精度。


二、工作原理

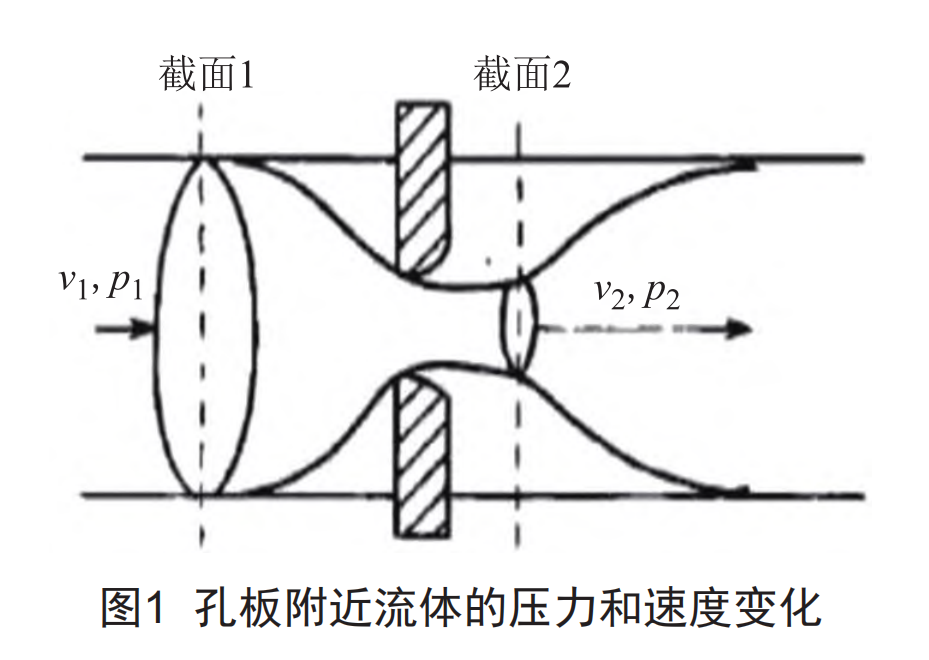

孔板流量計基于流體力學中的節流原理工作。如圖1所示,當流體流經孔板時,流通截面突然收縮,流速在孔板處顯著增加(由V?提升至V?)。根據伯努利方程,流速增加會導致靜壓下降,因此在孔板上游(P?)與下游(P?)之間形成壓差ΔP=P?-P?。此壓差與流量的平方成正比關系,即Q=K√(ΔP/ρ),其中K為流量系數,ρ為流體密度。通過差壓變送器實時檢測ΔP值,即可換算出瞬時流量。

三、應用優勢

孔板流量計可測量氣體、液體及蒸汽等多種介質,適用于石油、化工、電力、冶金等行業的復雜工況。其優勢包括:

1、結構簡單:無活動部件,維護成本低;

2、安裝便捷:對管道改造要求較少;

3、適應性強:耐高溫高壓,穩定性高。

隨著技術進步,孔板流量計通過優化孔板設計(如采用錐形入口或耐磨涂層)和引入智能變送器,進一步提升了測量精度與可靠性,成為工業流量監測的重要工具。
