渦街流量計安裝要求-儀表百科
發布時間:2023-03-16 08:23:55

1、安裝方式

渦街流量計分為法蘭式、夾持式和插入式,優先選擇法蘭式,其余兩者類型精度受安裝影響較大,正確的選擇安裝方式非常重要,即使設計和選型都很完美,若安裝不合理,同樣會影響測量精度,甚至影響傳感器的使用壽命,因此合理的選型和選擇合適儀表運行的最佳環境是至關重要的。

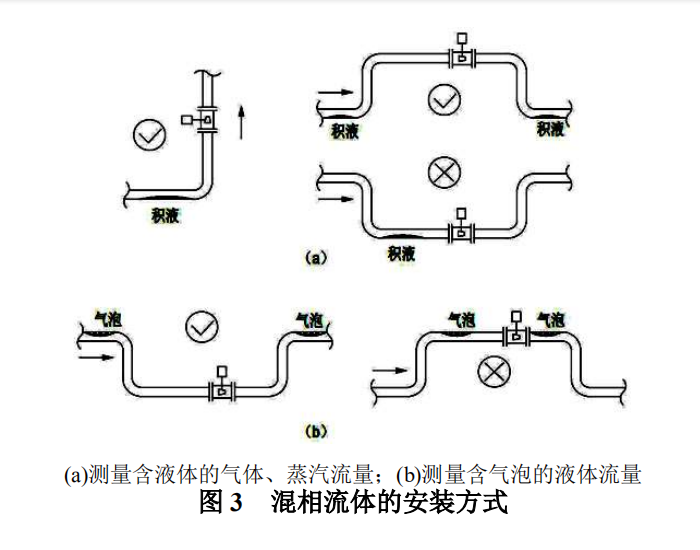

渦街流量計在管道上可以水平、垂直或傾斜安裝,但測量混相流體時,測量精度得不到保障,需保證測量流體充滿管道,避免產生混相流,根據混相流體的特點,選擇合適的安裝方式,具體的安裝方式如圖3所示。

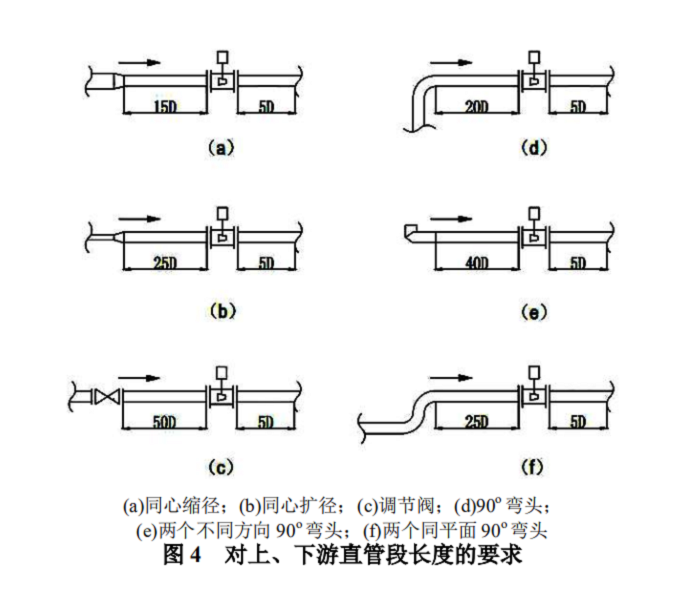

渦街流量計必須在穩定的流束場內,有一定的直管段要求,直管的長度會影響精度,必須保證上、下游直管段有一定的長度,通常是上游直管段>10D,下游直管段>5D,還要結合現場安裝情況進行調整,如果上游有彎頭或者閥門,直管段相應的需要加長,具體的安裝要求如圖4所示。


管道振動是工業生產中的普遍現象,如泵產生的流體壓力脈沖,大幅度的開關閥門引起的負荷突變等,由于所形成的振動干擾對檢測是不利的,嚴重時會影響儀表使用壽命,因此采用有效的減振措施非常重要。

渦街流量計對振動很敏感,振幅通常是<3%,目前一些渦街流量計采用質量平衡傳感系統和自適應數字信號處理技術(ADSP),提供極佳的抗振性能,但是不能從根本解決消除振動。為了避免管道振動,在儀表傳感器上下游2D管道處設置管道支撐緊固或固定架,并設置防振支座和防振墊。

在項目施工安裝過程中,渦街流量計應該在管道清洗及吹掃后再安裝,對于連續生產的管線建議安裝旁路,開車時物料走旁路運行一段時間,待介質干凈后再開表,防止管道內焊渣等異物對傳感器造成損壞。對于需要調節的管道,調節閥一般安裝在流量計后方,避免出現射流的情況;對于高溫管道,傳感器要垂直向下安裝。只要合理的掌握了渦街流量計的安裝方式,對測量的準確性會得到很大的提高。


2、故障及維護

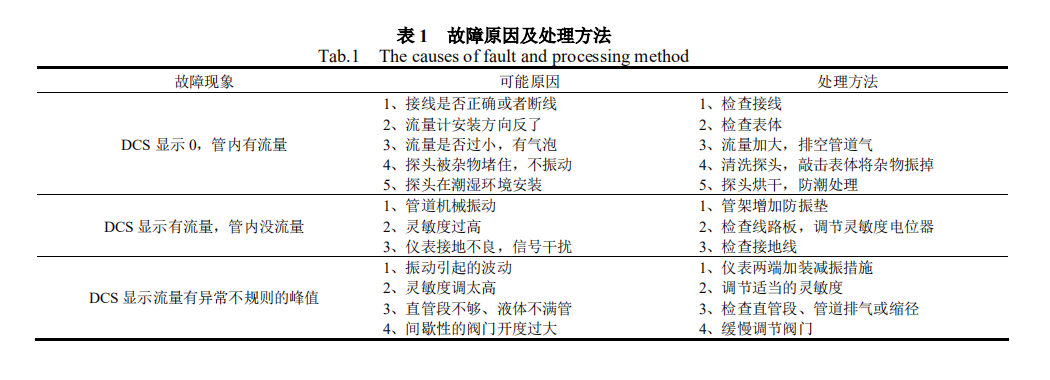

渦街流量計是一種免維護儀表,可長期穩定可靠運行,實際應用中很多問題來自安裝方式不合理,針對產生不同現象分析原因,在項目建設和生產過程中,還會遇到更多的問題,需要慢慢發掘后分析原因并找到解決方案,現列舉目前渦街流量計在安裝及運行過程中常見的一些問題及其處理方法,如表1所示。
