電磁流量計顯示流量異常分析及解決措施
發布時間:2022-11-19 08:14:22

一、電磁流量異常分析

由電磁流量計工作原理可知,電磁流量計顯示異常的原因可能如下:

(1)流經感應器的被測量液體存在氣泡,導致切割磁感線產生的電動勢異常;

(2)轉換器開關電源板產生的磁場發生異常,導致被測液體切割磁感線產生的電動勢異常;

(3)轉換器內處理感應電動勢的信號轉換板發生故障,導致顯示流量異常。

二、解決措施

由分析可知,技術人員應檢查電磁流量計流經的液體、轉換器信號轉換電路板以及開關電源板,具體檢查方法如下。

1、流經液體檢查。檢查電磁流量計傳感器安裝位置,根據液體流動原理判斷其是否滿足滿管要求;關閉控制液體流動閥門,檢查其顯示示數是否歸零。


2、電磁流量計組成部分檢查。

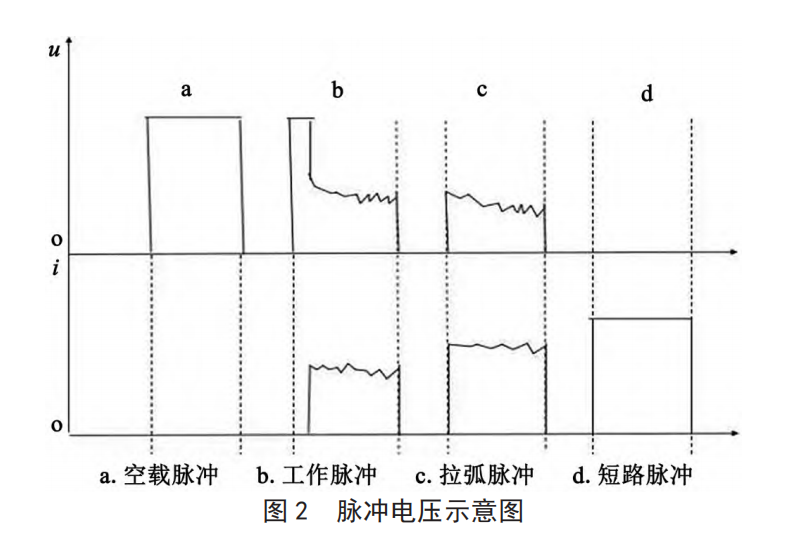

(1)將轉換器拆除并帶電測量,磁場輸出線路是否輸出直流±5V的脈沖電源。脈沖電壓示意圖,如圖2所示。

(2)使用感應電動勢信號源檢測轉換器信號板運行是否正常。

(3)使用萬用表及500MΩ 搖表檢測傳感器。一方面,檢測測量管電極的通斷。使用萬用表紅色表筆與信號線中紅白兩根相連,黑表筆與測量管內電極相連(使用輔助工具接觸流量計電極),發出蜂鳴聲為正常。另一方面,檢測電極對地絕緣(使用500MΩ搖表)。使用搖表黑色接頭連接信號線中的紅白兩線,紅色接頭連接接地環,測量值應在200MΩ以上(舊測量電阻值應在20MΩ以上),測量時需要勻速搖動搖表手柄。

(4)測量勵磁線圈電阻,使用萬用表200Ω檔位紅黑表筆分別接入勵磁線的兩端,檢測阻值30~60Ω,屬于正常范圍。

(5)檢測勵磁線圈與電極的電阻(使用500MΩ搖表),使用搖表紅色線電極一側對地線,使用搖表黑色線勵磁線圈的信號線。檢測阻值應在200MΩ以上(新測量管),對于使用過的測量管不能小于20MΩ。

經過上述檢測,若所有數值均滿足要求,則儀表正常。通過以上的檢查過程將所發現的問題逐一排除,可以有效解決顯示異常的問題。
