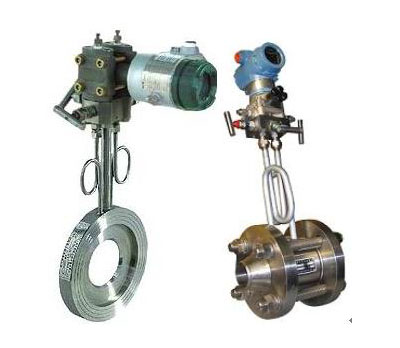

用差壓流量計測量蒸汽質量流量
發布時間:2019-03-20 20:47:00


1、用節流式差壓流量計測量蒸汽質量流量

節流式差壓流量計必須與用以求取蒸汽密度的工況測量儀表配合,并同積算部分一起組成推導式質量流量計,才能保證測量精確度。在實際應用系統中,常用測量點附近的流體溫度、壓力,經計算后求得相應的密度,再經演算求得瞬時質量流量,通常稱作溫度、壓力補償。根據水蒸氣的性質和特點,在過熱狀態和飽和狀態時可有不同的補償方法。

(1)過熱蒸汽質量流量測量。當流體為過熱蒸汽時,密度取決于流體壓力和流體溫度,所以過熱蒸汽質量流量測量既需要壓力補償也需要溫度補償。

(2)飽和蒸汽質量流量測量。飽和蒸汽的壓力和溫度時密切相關的,臨界飽和狀態的蒸汽從其壓力查得的密度從其溫度查得的密度是相等的,所以推導式質量流量計測量其流量時,既可采用壓力補償也可采用溫度補償。

2、用雙量程差壓流量計測量蒸汽質量流量

差壓式流量計有它固有的缺陷,即范圍度不理想,這主要是由其測量原理決定的。對流量不確定度影響最大(也是流量測量范圍度影響最大)的因素是差壓測量不確定度。為了提高流量量程低端的測量精確度,必須大大提高低差壓段的差壓測量精確度,其中最省力、最有效的方法是增設一個低量程差壓變送器,組成雙量程差壓流量計。一臺差壓變送器,其差壓低端的示值誤差無法進一步減小的原因是其精確度并非可以任意確定,而且受膜盒面積等因素制約,其實膜盒面積制約的不僅僅是精確度等級所對應的差壓值,還有環境溫度影響以及長期漂移影響所對應的差壓值。

為了提高相對流量較小時的差壓測量精確度,另外增設一臺低量程差壓變送器是一個行之有效的方法。

3、用線性孔板差壓流量計測量蒸汽質量流量

傳統的孔板流量計最大的不足是在被測流量相對于滿量程流量較小時,差壓信號很小,這一缺點大大影響其范圍度和測量精確度。人們針對其不足在傳統的孔板式差壓流量計基礎上開發了可變面積可變壓頭孔板流量計。因為其輸出的差壓信號與被測流量之間有線性關系,所以也稱線性孔板差壓流量計。

線性孔板流量計工作原理。線性孔板又稱彈性加載可變面積可變壓頭孔板,其環隙面積隨流量大小而自動變化,曲面圓錐形塞子在差壓彈簧力的作用下來回移動,環隙變化使輸出信號(差壓)與流量成線性關系,并大大地擴大范圍度。線性孔板差壓流量計具有范圍度寬、線性差壓輸出、、精確度高、直管段要求低等特點。

在差壓式流量計中,線性孔板流量計以其范圍度廣,穩定性好的優勢占有一定的市場份額
