油氣田常用的5類流量計有哪些
發布時間:2022-09-09 07:25:54

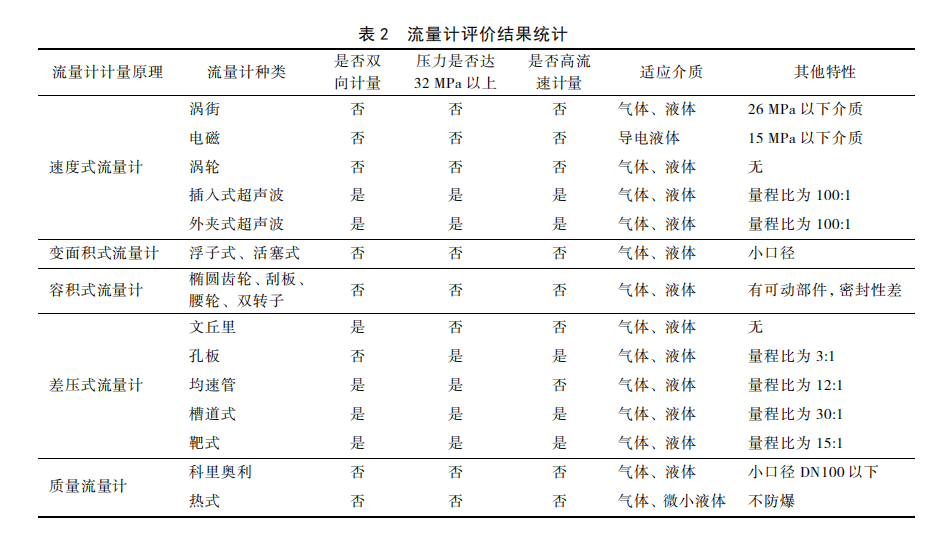

按計量原理不同,油氣田常用的5類流量計分別為速度式流量計、變面積式流量計、容積式流量計、差壓式流量計和質量流量計(見表2)。其中,變面積式流量計、容積式流量計、質量流量計、差壓式中的文丘里流量計,以及速度式中的渦街、電磁和渦輪流量計不滿足儲氣庫高壓和高流速的計量要求,差壓式流量計中孔板流量計量程比不滿足儲氣庫計量的量程比要求。


滿足儲氣庫高壓力、高量程比計量要求的有均速管流量計、靶式流量計、槽道式流量計、插入式超聲波流量計、外夾式超聲波流量計。各流量計結構與特點如下。

(1)均速管流量計包括阿牛巴流量計和威力巴流量計,測量元件構造簡單,測量準確度等級一般為1級,流量范圍最大可做到12:1。

(2)靶式流量計靠壓敏電阻應變片,將流體沖擊靶桿產生的微小形變轉化為流速,可雙向計量,靈敏度高,測量準確度等級為1級,直徑可做到0.0125~1.5m,量程比為15:1。

(3)槽道式流量計通過測量流經紡錘體壓力降計算天然氣流量。量程比為30:1,安裝簡單,可雙向測量、準確度較高。但紡錘體與管壁之間的通道過窄,當采出氣含液黏度過高時會出現堵塞情況。

(4)超聲波流量計按聲波探頭的設置方式分為插入式超聲波流量計和外夾式超聲波流量計,通過順流和逆流情況下信號傳輸時差計算出介質流量。超聲波流量計內部沒有可動部件,維修時不影響生產,需要前后15倍直徑以上長度的直管段,測量準確度高(雙聲道準確度 1級)、可靠性強、壓力損失小,量程比為100:1,可用于雙向計量。

(5)外夾式超聲波流量計與插入式超聲波流量計原理相同。與插入式相比外夾式超聲波流量計有如下優點:探頭不直接接觸介質,無壓損;安裝便利無需在高壓管道上進行開口,尤其適用于大直徑管道的計量。但外夾式超聲波流量計在管徑與壁厚比超過10:1時,計量準確度難以保證。
