智能防爆型溫度變送器選型方案
發布時間:2022-08-16 09:21:25

根據防爆型溫度變送器的工作原理以及HART通信協議的基本配置和客戶的定制化要求,可以按照硬件設計和軟件設計來具體闡述HART通信協議的智能防爆型溫度變送器綜合選型方案。其中硬件設計包括對溫度變送器外殼的結構設計和內部電子元器的安裝結構設計等,來滿足客戶對于防爆性能的要求。HART通信協議的智能防爆型溫度變送器又能夠滿足工廠防爆需求,也能傳遞除了溫度測量以外的其他設備信息,為工廠工藝性能監控提供了很好的測量數據。

防爆型溫度變送器外殼的設計必須符合國家標準的防爆要求。防爆儀表的選擇是化工工藝段中最為重要的部分,選擇合適的防爆型溫度變送器就可以承受潛在爆炸的壓力。同時溫度變送器的外殼可以保護內部電子元器件的使用安全,并能有效的應用在測量管道中,從而提高測量儀表的安全系數。


在硬件的設計中,應當根據化工生產的危險區域來確定防爆儀表外殼的選擇,本文以本安型溫度變送器儀表為例,內部電路為最重要的部分,并結合整體儀表來看,組成的防爆型溫度變送器防爆區域與外殼設計圖紙如圖2所示。

圖2中的圖示1代表供給電源安裝在非防爆區域,電源線從非防爆區域連線安裝至溫度變送器其中一個電氣接口(圖示3)中,為溫度變送器提供電源工具。為了滿足防爆要求,防爆型溫度變送器應滿足接地,其中圖示2代表HART通信接地端,圖示4代表溫度變送器表殼配有接地螺栓,達到整體防爆的目的。

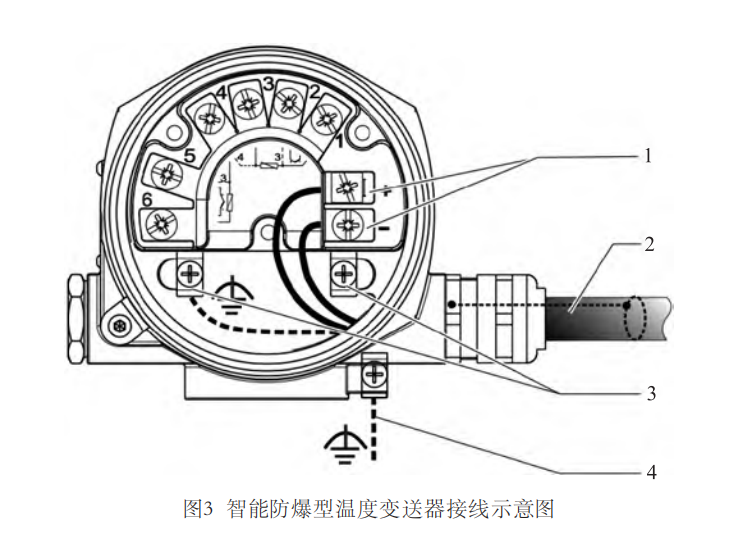

同時,為了滿足客戶對于防爆區域的要求和設計,防爆型溫度變送器內部的接線也是有考究的。在連接電子元器件之前,必須關閉電源來確保儀表和人員的安全。同時,建議采用外徑小于2.5mm2的電纜線來保護核心電子元器的接線端子。具體的接線方式如圖3所示。圖中1代表溫度變送器的電源端子分為正負兩極與用戶端的電源端子連接,圖中2則要求使用者必須提供具有屏蔽層的電纜線來做到信號隔離和保護;圖中3則是防爆型溫度變送器內部的接線端子,實現內部電路的保護,達到本質安全的要求;圖中4是外殼中的接線端子,用于保護產品外殼滿足防爆要求。

防爆型溫度變送器在滿足內部接線端子接地和外表殼接地螺栓的雙重保護下,可以實現化工園區對于本質安全電路的要求,達到整體防爆的效果,提升工廠安全使用性能,減少操作人員的維護頻次,并降低信號傳輸的風險。
