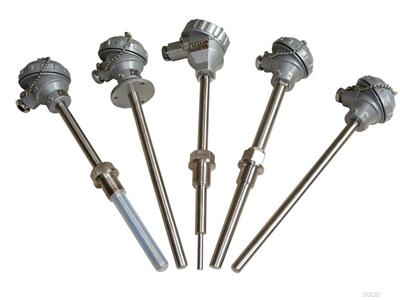

熱電偶、熱電阻的選用
發布時間:2019-03-20 16:57:13


1、選擇

熱電偶熱電阻都是常用工業測溫元件,一般熱電偶用于較高溫度的測量,在500℃以下(特別300℃以下),用熱電偶測溫就不十分妥當。這是因為:

(1)在中低溫區,熱電偶輸出的熱電勢很小,對測量儀表放大器和抗干擾要求很高;

2)由于參比端溫度變化不易得到完全補償,在較低溫度區內引起的相對誤差就很突出。

所以,在中低溫區采用熱電阻進行測溫。

另外,選用熱電偶和熱電阻時,應注意工作環境,如環境溫度、介質性質(氧化性、還原性、腐蝕性)等,選擇適當的保護套管、連接導線等。

2、安裝

1)選擇有代表性的測溫點位置,測溫元件有足夠的插入深度。測量管道流體介質溫度時,應迎著流動方向插入,至少與被測介質正交。測溫點應處在管道中心位置,且流速最大。

(2)熱電偶或熱電阻的接線盒的出線孔應朝下,以免積水及灰塵等造成接觸不良。防止引入干擾信號。

(3)檢測元件應避開熱輻射強烈影響處。要密封安裝孔,避免被測介質逸出或冷空氣吸入而引起誤差。

3、使用

熱電偶測溫時,一定要注意參比端溫度補償。除正確選擇補償導線,正、負極性不能接反外,熱電偶的分度號應與配接的變送、顯示儀表分度號一致。在與1采用補償電橋法進行參比端溫度補償的儀表(如電子電位差計、溫度變送器等)配套測溫時。熱電偶的參比端要與補償電阻感受相同溫度。

金屬熱電阻在與自動平衡電橋、溫度變送器等配套使用時,為了消除連接導線阻值變化對測量的影響,除要求固定每根導線的阻值外,還有采用三導線法。此外,熱電偶分度號要與配接的溫度變送器、顯示儀表分度號一致。

所謂三導線接線,就是從現場的金屬熱電阻兩端引入三根材質、長短、粗細均相同的連接導線,其中兩根導線被接入相鄰兩對抗臂中,另一根與測量橋路電源負極相連。由于流過兩橋臂的電流相等,因此當環境溫度變化時,兩根連接導線因阻值變化而引起的壓降變化相互抵消,不影響測量橋路輸出電壓得大小。

但是對于半導體熱敏電阻而言,由于在常溫下阻值很大,通常在幾千歐姆以上,這時連接導線電阻(一般不超過10Ω)幾乎對測溫沒有影響,也就不必采用三導線接線。
