橢圓齒輪流量計有4個工作特點,你了解多少
發布時間:2022-03-17 09:43:55

橢圓齒輪流量計是一種容積式流量?jī)x表,是用于對管道中液體流量進行連續或間斷測量和控制的計量?jī)x器。橢圓齒輪流量計的測量部分由計量室和內裝的一對橢圓齒輪副組成,當流體通過內腔時,進、出口處的壓力差推動橢圓齒輪副旋轉。

橢圓齒輪流量計結構簡單,尺寸小,質量輕,制造方便,價格低廉,工作可靠,自吸能力強,對油液污染不敏感,維護容易。容積式流量計有強大的生命力,久盛不衰。它有4個工作特點:齒輪流量計測量準確度高,誤差優于±0.2%; 測量過程中,出現旋轉流或管道阻流件使流場發生畸變時對流量精確度沒有影響,對前置直管段沒有要求,橢圓齒輪流量計可用于高黏度流體的測量; 流量范圍度寬,一般為5∶1~10∶1; 可直接讀取現場流量。無需外部電源,即可測量累計總量,顯示清晰,操作方便。齒輪流量計的不足主要表現在:參與計量的部件加工精密;安裝要求嚴格; 對被計量介質中的固體雜質敏感,容易卡死,一般流量計上游應安裝過濾器。

齒輪流量計在內腔容積相同的情況下,橢圓齒輪在嚙合過程中的“困液”現象有所緩解,從而減少了“困液”帶來的耗能和噪聲。此外,橢圓齒輪流量計不僅擁有圓齒輪流量計的優點,由于其自身的形狀特殊使得轉子內的隔離腔容積增大,從而提高了流量計的容積效率。

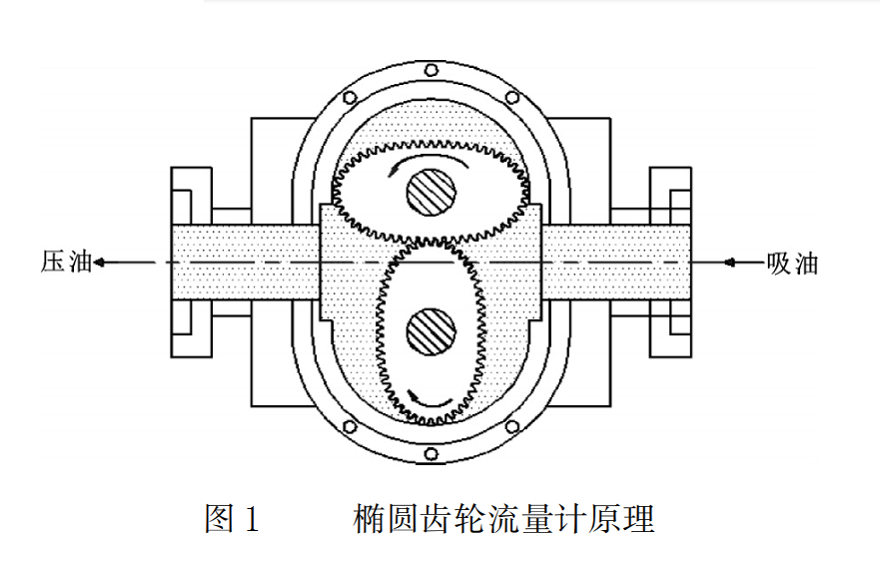

圖1是橢圓齒輪流量計原理圖,當齒輪按圖示方向旋轉時,右側吸油腔由于相互嚙合的齒輪逐漸脫開,密封工作容積逐漸增大,形成部分真空,因此油箱中的油液在大氣壓的作用下經吸油管進入吸油腔,將齒間槽充滿,并隨著齒輪旋轉,把油液帶到左側壓油腔內。在壓油區一側由于齒輪在這里逐漸進入嚙合,密封工作腔容積不斷減小,油液便被擠壓出去,從壓油腔輸送到壓力管中去。在橢圓齒輪流量計的工作過程中,只要兩齒輪的旋轉方向不變,其吸、排油腔的位置也就確定不變。這里嚙合點處的的齒面接觸線分離高、低壓兩腔并起著配油作用,因此在流量計中不需要設置專門的配流機構,這是它與其他容積式液流量計的不同之處。
