熱電阻溫度變送器的現場校準測量方法
發布時間:2021-06-09 16:59:04

溫度是表征物體冷熱程度的物理量,在檢驗檢測、工業生產、科學研究等領域都是十分重要的參數。溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表,主要用于工業過程溫度參數的測量與控制。帶傳感器的變送器一般由兩部分組成:一部分是傳感器,主要由熱電偶或熱電阻組成;另一部分是信號轉換器,主要由測量單元、信號處理和轉換單元組成,如圖1所示。變送器輸出信號與溫度變量之間有一給定的連續函數關系(通常為線性函數),目前標準化輸出信號主要為(0~20)mA和(4~20)mA或(1~5)V的直流電信號。

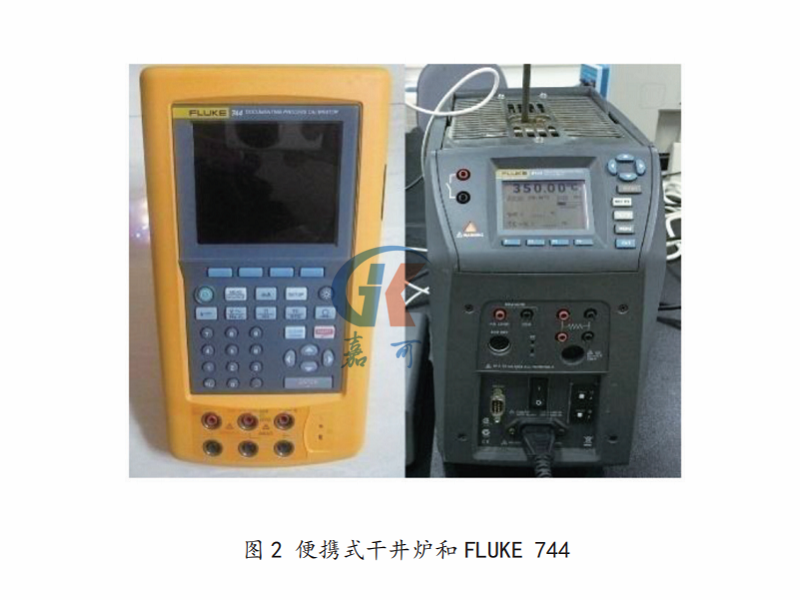

近年來,隨著溫度變送器在工業控溫應用中的快速普及,溫度變送器(帶傳感器)的校準檢測需求與日俱增。目前檢測所依據的JJF1183-2007《溫度變送器校準規范》主要是針對實驗室檢測,檢測儀器設備較難適用于現場環境的在線測量。在工業生產中,溫度變送器主要起到實時監控溫度變化的作用,在整個溫度探測設備中處于核心地位,其測量準確性直接決定著產品質量的好壞,企業必須定期進行檢測和維護。但因其數量多、分布廣、拆卸易損壞、實驗室檢測周期長需要停產停工等諸多問題,極大影響了企業生產效率,增加了企業運營成本。本文通過使用便攜式干井爐作為檢測配套設備,FLUKE 744多功能校準儀作為測量標準(如圖2所示),開展溫度變送器(帶傳感器)的現場校準檢測,并對其示值誤差的不確定度進行分析與評定,進一步提高現場溫度測量的準確性。


1、測量依據

家計量校準規范編寫規則》JJF 1183-2007《溫度變送器校準規范》、JJF 1071-2010《國家計量校準規范編寫規則》和GB/T 27418-2017《測量不確定度評定和表示》作為測量依據。

2、測量標準

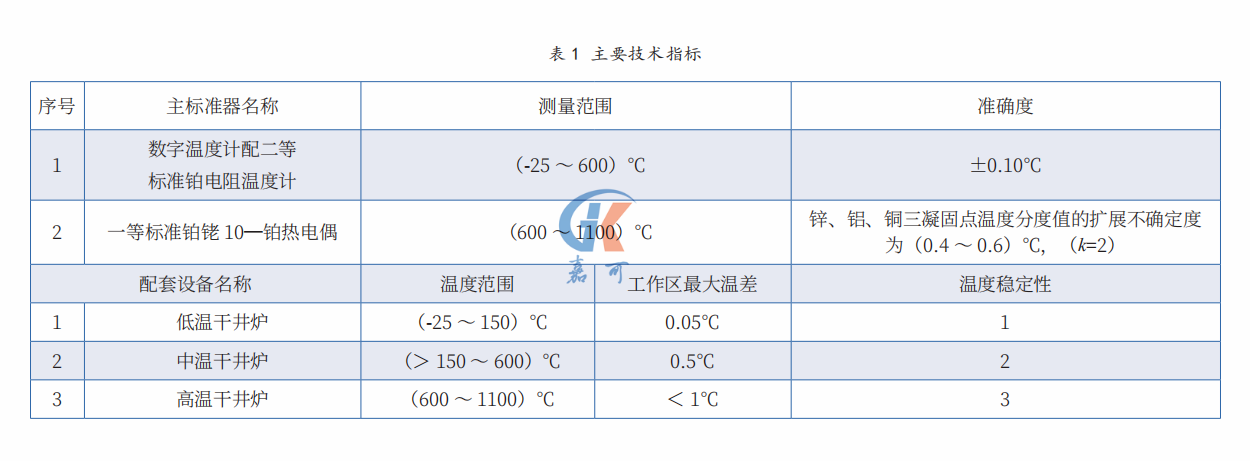

主要計量標準設備為精密數字溫度計配二等標準鉑電阻溫度計,以及一等標準鉑銠10—鉑熱電偶。主標準器與配套設備的技術指標如表1所示。


FLUKE 744 多功能校準儀作為測量標準, 測量范圍(0~30)mA,最大允許誤差為 ±(讀數的0.01%+ 滿刻度的0.015%)。

3、測量對象

帶傳感器的溫度變送器,總的測量范圍(-25~1100)℃。

4、測量要求和步驟

測量點應按量程均勻分布,包含上限值、下限值和量程中間的5個點。測量時應從測量范圍下限溫度開始,然后自下而上依次測量。在每個試驗點上,待溫度源足夠穩定后方可進行測量。應輪流對標準溫度計的示值和變送器輸出反復6次讀數。
