智能差壓變送器的安裝
發布時間:2021-05-17 08:32:35

1、信號壓力的引入

變送器的輸入信號壓力一般有三種方法引入:通過直通終端接頭,通過腰形法蘭及通過閥組。


1.1通過直通終端接頭

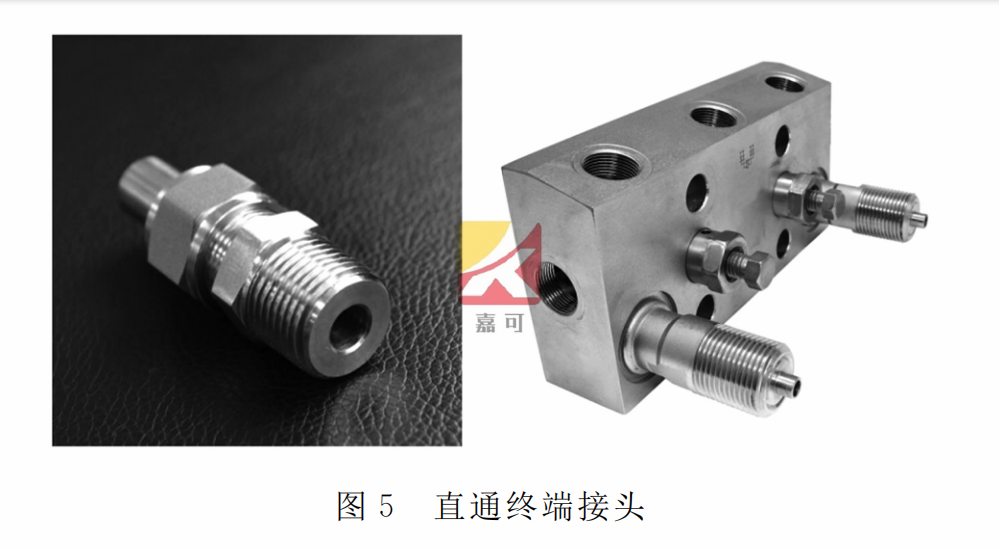

直通終端接頭如圖5。接頭體上有外螺紋,它擰到變送器的導壓口。螺紋有各種規格,以適應不同型號的變送器的需要。接管和引壓導管相焊,它也有多種規 格,以配不同直徑和壁厚的引壓導管。拆卸時,只要把外套螺母擰下,就可以使變送器和導壓管分開。

1.2通過腰形法蘭

腰形法蘭是一個小法蘭,形如腰子,有時也叫橢圓法蘭。它用兩螺釘固定在變送器的導壓口上,法蘭的一端和變送器相通,另一端有內螺紋接口,直通終端接頭或引壓導管即擰在此接口上。

1.3通過閥組相連

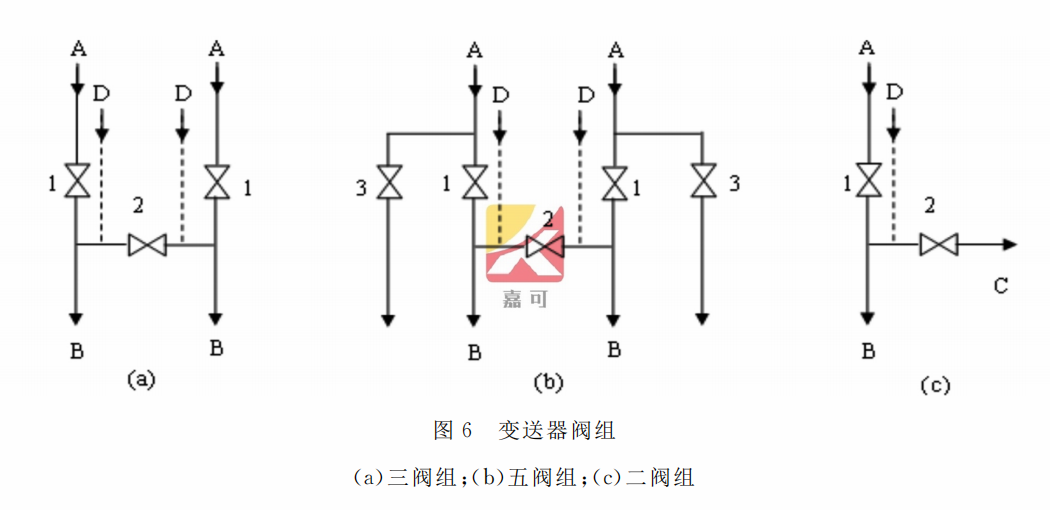

變送器閥組有三閥組、二閥組、五閥組等三種。變送器輸入壓力的引入采用了三閥組。差壓變送器和導壓管的連接也可以通過三閥組。一體化三閥組由兩個引壓閥1和一個平衡閥2組成。一體化三閥組比單獨的三個閥結構緊湊,安裝方便。五閥組是在三閥組的基礎上又增加了兩個排污閥3(放空)。正常工作時,將兩組排污閥和平衡閥關閉;儀表對零位時,則將高低壓閥切斷,打開平衡閥即可。兩閥組一般用于壓力變送器,通過它將過程壓力和變送器的導壓口相連接,其工作原理示于圖6(c)。其中A接工藝導管,B接壓力變送器導壓口,C用于排污或吹掃,D為校驗口。兩閥組有時也可和差壓變送器配套使用。


2、常用輔助容器

常用的輔助容器有冷凝器、隔離器、集氣器和沉降器。被測流體是蒸氣時,在引壓管內以凝結水的形態傳給變送器,為了使兩引壓管內的液位高度不變,常在靠近節流裝置的導壓管上安裝冷凝器。另外,為了防止液體中析出的沉淀堵塞導管,又在導管最低處安裝沉降器及排污閥以便定期排出污物。集氣器和沉降器是一個空罐,體積盡可以設計得大一些,以便放氣排污的周期加長。
