差壓式孔板流量計的誤差來源
發布時間:2021-04-27 08:20:30

根據差壓式孔板流量計在天然氣流量測量中的應用情況來看,導致流量計出現測量誤差的主要原因有三個,具體論述如下所示。

1、對天然氣流量動態檢查的真實性存在不確定因素

在應用差壓式孔板流量計開展測量工作時,我們首先設天然氣的流出系數為C。根據設備測量情況來看,C與速度剖面雷諾數之間存在較為緊密的聯系。當雷諾數較小時,C數值會逐漸變大。而雷諾數的大小,通常取決于天然氣流出時速度剖面的尖與平,如果速度剖面較尖,那么雷諾數小,如果速度剖面平,那么雷諾數較大。通常情況下,我們會將雷諾系數設置為2×106以上。由此可見,差壓式孔板流量計在工作過程,之所以會出現流量測量不準確現象,主要原因為孔板直徑大小方面。


2、孔板平整程度對測量數據準確性的影響

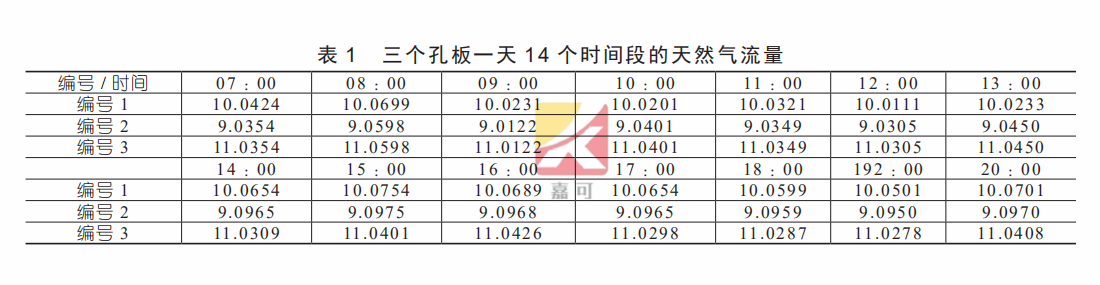

為了探究差壓式孔板流量計中孔板平整度對測量數據準確性帶來的影響,我們開展了下述實驗。選擇三個粗糙程度不同的孔板,一號孔板的rK為0.05,二號孔板的粗糙高度參數Ra為45μm,三號孔板為標準的孔板,圓弧半徑<0.0004d,粗糙度高度參數Ra≤0.0004d。在試驗過程中,測量這三個孔板應用時一天14個時間段的天然氣流量,具體測量結果如表1所示。由表1可知,差壓式孔板流量計在應用過程中,孔板的平整度在很大程度上都會對設備計量準確度造成影響。如果差壓式孔板流量計的孔板圓弧rK不符合相關要求,那么將會導致天然氣流量最終的測量誤差范圍在-2.81%~3.15%之間。如果孔板的粗糙程度參數Ra不能符合相關要求,將會導致誤差范圍再一次擴大,在-2.85%~2.72%之間。如果差壓式孔板的粗糙程度以及圓弧半徑的相關規格超出測量設備的正常規格,最終會導致計量結果的準確度偏差越來越大。

3、天然氣實際物理性質測量數據存在不確定影響因素

根據當前我國天然氣運輸情況來看,在運輸過程中一般會加入一定量的凝結液、脫水劑以及水,這些物質的存在會對差壓式孔板流量計的應用帶來一定影響。導致差壓式孔板流量計在應用過程中,要求測量的天然氣流體標準與實際情況存在差距。在以往天然氣流體測量工作中,流體標準要求天然氣氣體中液體與固體顆粒不能>2%,但是根據實際情況來看,很多運輸都沒有達到這一要求。總的來說,天然氣在運輸過程中,氣體中水分含量在很大程度上都會影響差壓式孔板流量計的正常應用,導致該設備測量結果出現誤差,尤其是對于大流量的集氣站而言,開展天然氣脫水工作十分必要,因此對最終測量結果帶來的影響也較大。
