嘉可渦街流量計傳感器安裝示意圖
發布時間:2021-04-13 07:49:12

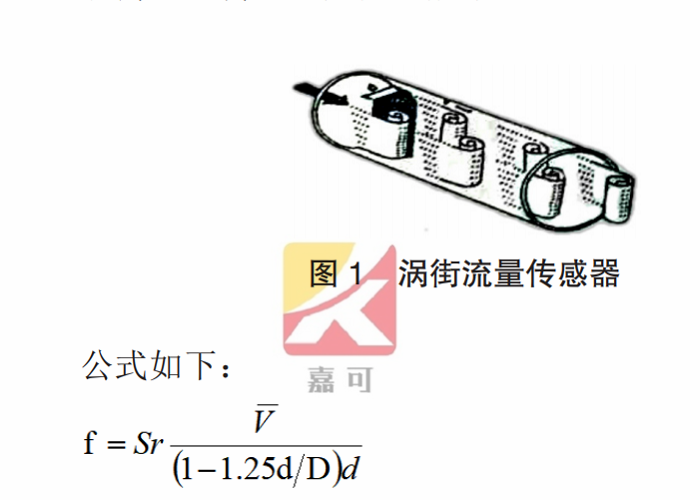

渦街流量傳感器的組成部分包括旋渦發生體、檢測探頭以及相關的電子線路。它依據卡門渦街原理,當液體經過三角柱形旋渦發生體時,會在旋渦發生體兩側交替地產生有規則的旋渦,旋渦列在旋渦發生體下游非對稱地排列,且一側旋渦分離的頻率與速渡成正比。此時,檢測探頭會形成交變電信號,輸出與旋渦同步成正比的脈沖頻率信號。渦街流量傳感器如圖1所示。


式中,f為渦旋發生頻率;V為管道內的平均流速;d是渦旋發生體的迎面寬度;D為表體通徑;Sr為斯特羅哈爾數此類型流量計在檢測元件時不接觸流體,且結構簡單、牢固、可靠性離,介質透應性強,具有良好的抗震性能。最高測量溫度達400℃。

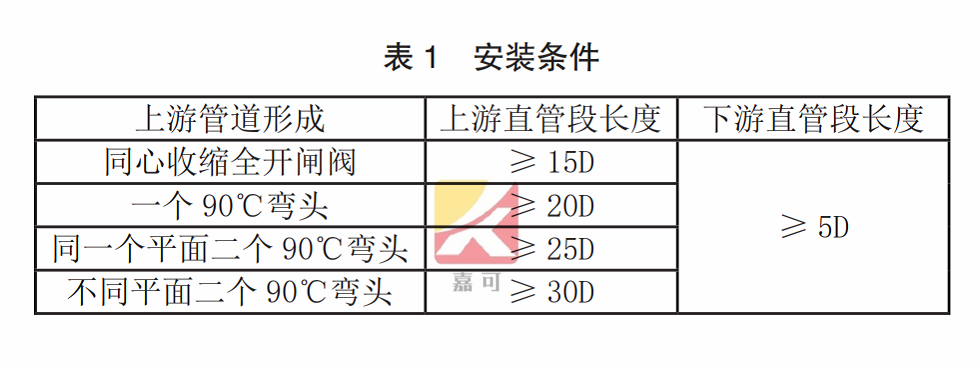

(1)在安裝過程中,流量計上游應配置一定長度的直管段,其長度應滿足如表1所示條件。


(2)傳感器應水平或垂直(流體自下而上)在與其公稱通徑相應的管道上。

(3)在傳感器的上游側不應設置調節閥。

(4)為了方便檢修和有利于保護儀器,在有條件的情況下,應盡量采用有旁路閥門的安裝方式。

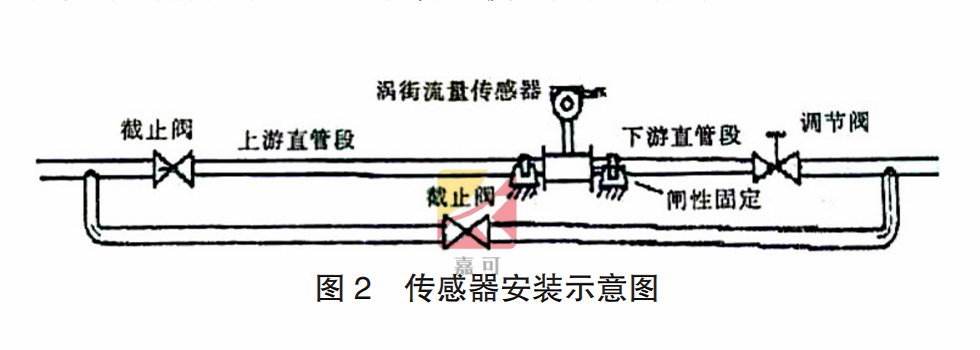

(5)傳感器應盡量避免安裝在有強烈振動的管道上,如確因條件有限制,傳感器必須安裝在振動的管道上時,可采取在傳感器上游2D處加裝管道固定支撐點式在滿足直管段要求的前提下,加裝軟管過渡,如圖2所示。

(6)流量計安裝位置應避免大動率用電器、變頻器、高壓配電設施,安裝中應防止磁場干擾和管道雜散電流的影響。
