幾種常用化工廠流量計原理和選用
發布時間:2020-09-09 08:10:44

1、渦街流量計原理和選用

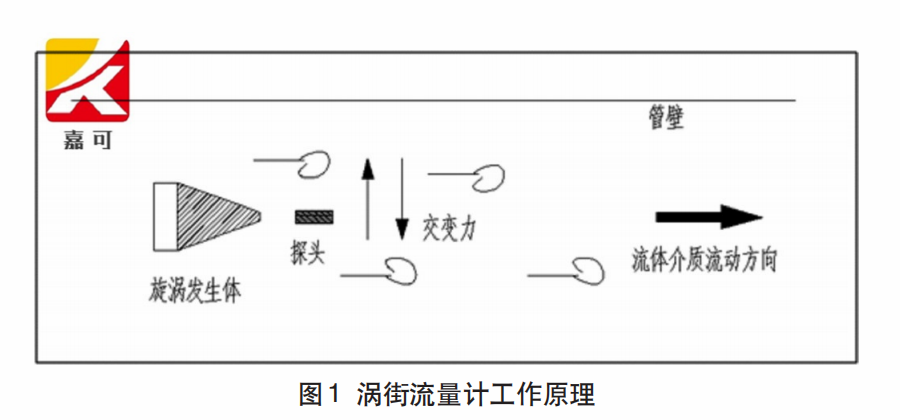

渦街流量計是一種依據卡門旋渦原理進行流量測量的流量計,屬于流量計中最年輕的一類。在測量流體介質中安放一根或多跟非流線型旋渦發生體,測量流體介質在旋渦發生體的兩側交替釋放出排列規則的渦列(如圖1渦街流量計工作原理圖),渦列頻率在一定的范圍內與管道流體介質的流速成正比例關系,通過電晶體或差動電容對渦列的產生頻率進行檢測,得到測量介質的流量。渦街流量計具有在規定范圍內測量精確度不受介質的壓力、溫度、粘度、密度影響,可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量,結構簡單、安裝維護方便、壽命長、通用性好和穩定性高等特點,發展迅速,已成為目前通用流量計的一類。


渦街流量計要求測量流體介質具有較高的流速,以產生渦列,因此會產生噪音,流量測量精度在 1.0%~2.0% 之間,一般口徑在300mm以內,再大就得使用插入型的,精度下降非常明顯。渦街流量計按照渦列頻率檢出的方式分為: 電容式、應變式、應力式、振動體式、熱敏式、光電式及超聲式等。

2、電磁流量計原理和選用

電磁流量計利用電磁感應進行流量測量,利用測量流體介質切割磁力線產生感應電動勢測量流體介質流量大小,因此只能測量導電流體介質,可用于測量電導率≥5μs/cm的鹽、酸、堿溶液、水等流體介質,同時能夠測量泥漿、紙漿、礦漿等具有導電性漿體流量。

電磁流量計產生的壓損極小,可以測量流量介質流量范圍較大,最小流量與最大流量的比值一般可以達到1:20以上,測量流體介質流量與產生的輸出信號成線性,測量精度優于0.5%。電磁流量計屬于體積流量測量儀表一種,測量不受被測流體介質的粘度、粘度、溫度影響。因此,電磁流量計只需用水進行標定后,就可以用于其它導電性流體介質的流量。目前可以選用的工業電磁流量計的口徑從幾個毫米到幾米都有,國內已有實流校驗設備最大口徑也已經達到3米。

3、科里奧利質量流量計原理和選用

流體體積是因變量,隨溫度和壓力變化,而流體質量不隨溫度、壓力變化。在精確的生產過程控制、質量控制、交易結算、消耗控制等要求測量數據必須準確,如果采用渦街流量計、電磁流量計、孔板流量計等體積流量計,不能滿足要求,需要通過壓力、溫度、密度等參數進行修正間接得到測量流體介質的質量,經過的中間環節多、人為因素多,準確性難以保證。隨著科技進步,出現了直接對流體介質質量進行測量的質量流量計。 質量流量計主要分為差壓式質量流量計、熱式質量流量計和科里奧利質量流量計,三種質量流量計工作原理也不一樣。其中科里奧利質量流量計是利用流體直線運動同時處于旋轉體系中,產生與流體介質質量流量成正比的科里奧利力原理制成的直接測量質量流量的儀表,因其能夠準確的測量管道內流體介質的質量流量,并且具有穩定性高、可靠度好、量程比較大、可以適用于高粘度流體測量等特點,受到化工生產企業的青睞。

4、差壓式流量計原理和選用

差壓式流量計是一種利用被測量流體介質通過節流裝置時流通面積變小局部收縮,產生的壓力差值與流量間存在固有關系的原理,實現流體介質流量的測定儀表。通常使用的節流裝置有孔板、文丘里、和噴嘴等。壓差式流量計具有結構牢固、性能穩定、使用壽命長、便于規模生產等優點,是至今使用最為廣泛的流量計。但差壓式流量計也有其固有的缺點,測量精度普遍不高、測量范圍窄,一般僅有3:1~4:1、現場安裝要求高、壓損大。
