天然氣羅茨流量計在天然氣計量中的應用
發布時間:2019-12-18 07:49:40

天然氣計量方式可以使用體積流量、質量流量、熱量或能量進行計量,目前世界范圍內管輸天然氣等體積的貿易結算大都以標準狀態下的體積為主,即以規定的參比條件下( 293. 15K,101. 325kPa) 的標準體積為準。天然氣的計量一般采用氣體渦輪流量計、氣體羅茨流量計、質量流量計、氣體超聲波流量計等。為了方便讀數,體積修正儀在氣體流量計量中被廣泛使用,其將工作狀況下的體積量轉化為標準狀態下的體積量并直接顯示。

天然氣計量儀表一般由天然氣流量計( 即基表或傳感器) 、溫度表、壓力表、二次儀表( 即體積修正儀) 等組成,有分體式天然氣流量計和一體式智能化天然氣流量計。一體式天然氣流量計以其高精度、高穩定性、靈巧、方便易用等優點,近年來在行業內得到廣泛支持、認可及快速推廣使用。

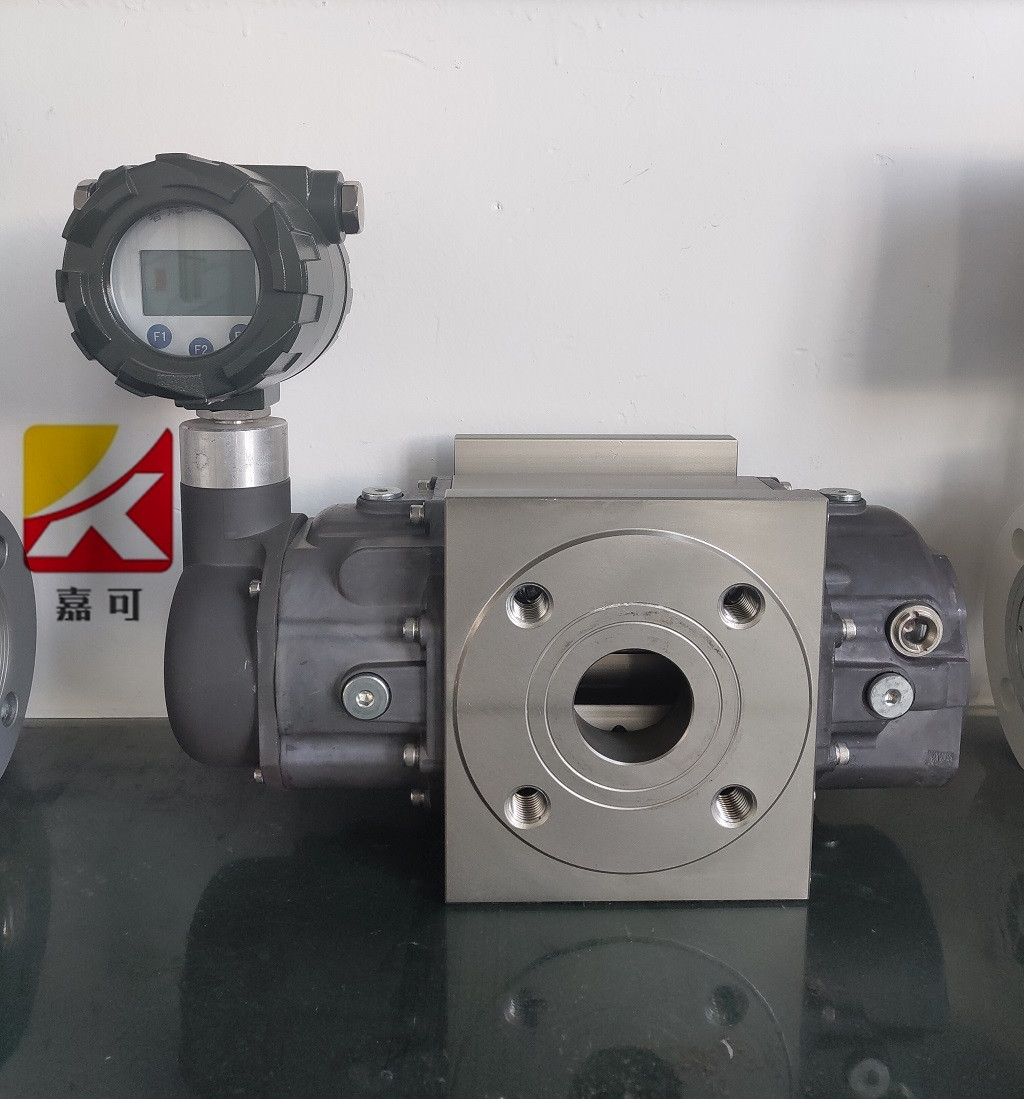

以一體式天然氣羅茨流量計為例,基表為氣體羅茨流量計,并由體積修正儀、溫度傳感器和壓力傳感器組成,如圖1 所示。

由圖1可見,連接體積修正儀分別有三個采集的信號接線,其分別采集脈沖信號、溫度信號以及壓力信號。其工作原理為: 基表腰輪的轉動通過耦合機構傳遞給機械計數器或輸出脈沖信號,并將流量信號傳送到體積修正儀; 體積修正儀采集溫度、壓力信號,用內置壓縮因子模型計算氣體壓縮因子; 采集流量信號,依據流量計出廠標定曲線對測量的工況流量進行誤差修正; 再通過氣體狀態方程將工況流量轉化成標況流量,并進行總量相加,直接顯示計算結果用于貿易和生產計量。天然氣工況流量與標況流量的轉化計算國內文獻有詳細的介紹。

對于圖1類型的一體式天然氣流量計,其各部分為可拆卸,當儀表進行溯源檢測時,基表( 羅茨流量計) 、溫度傳感器、壓力傳感器和體積修正儀拆分開來,各部分分開檢測,并出具四份證書。檢測時,基表依據JJG 633—2005《氣體容積式流量計檢定規程》進行檢測;溫度傳感器一般為Pt100 或Pt1000鉑電阻,其依據JJG 229—2010《工業鉑、銅熱電阻檢定規程》檢測;壓力傳感器依據JJG 875—2005《數字壓力計檢定規程》檢測; 體積修正儀依據JJG1003—2016《流量積算儀檢定規程》檢測。目前,不同的檢定規程,給出的檢測方法對應的檢測周期也不一致,每一組成部分的檢測,分別使用了不同的標準裝置。
