【雷達液位計】雷達天線的選擇與應用
發布時間:2023-01-17 08:39:48

1、導波雷達液位計

導波雷達液位計有五種不同類型的導波桿,即單桿、單纜、同軸、雙桿、雙纜。優先選擇單桿導波桿。

2、非接觸式雷達液位計

(1)頻率的選擇

非接觸式雷達液位計根據不同的應用分為3種頻段:低頻雷達(6~11GHz)、中頻雷達(24~29GHz)、高頻雷達(75~85GHz)。

(2)天線的選擇

過程級雷達液位計有5種不同類型的天線,中頻雷達液位計有錐形、拋物面、過程密封、低頻雷達液位計有錐形、桿形。儲罐計量級雷達液位計有4種不同類型的天線,即喇叭形、拋物面、導波管陣列、LPG/LNG。

(3)安裝要求

1)雷達的安裝必須水平,天線盡可能選擇更大的尺寸以實現最可靠的測量。

2)拱頂罐用的雷達液位計不能安裝在罐頂?shù)恼谢蚣恿峡谏戏剑话憔嚯x罐壁1.5m左右。

3)浮頂罐精確液位測量采用導波管安裝雷達液位計。

4)壓力罐內介質可能存在液面沸騰翻滾等工況,應安裝導波管。

5)雷達液位計儀表一側應配切斷球閥,方便在線維護和更換。

6)在安全等級要求高時,應配置SIL2/SIL3等級儀表。

7)建議使用二合一解決方案,將自動防溢出保護與自動儲罐計量結合在一起。

8)在信號波束范圍內避免安裝任何裝置、儀表、支撐。

9)導波管內壁光滑,表面光潔度≤6.3μm,導波管帶導波槽。

3、選擇應用

(1)重質油品、輕質油品、烴類液態物料、產品等介質的儲罐液位連續測量宜選用雷達液位計。

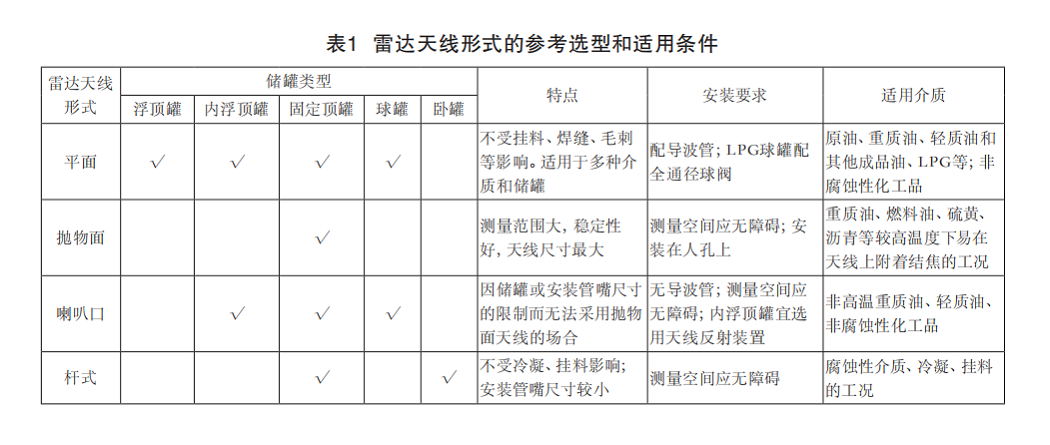

(2)雷達天線的選擇應根據測量精度、測量范圍、儲罐類型和介質特性綜合考慮。雷達天線形式的參考選型和適用條件如表1所示。
