蒸汽流量計遠程控制系統的介紹
發布時間:2022-08-10 07:47:04

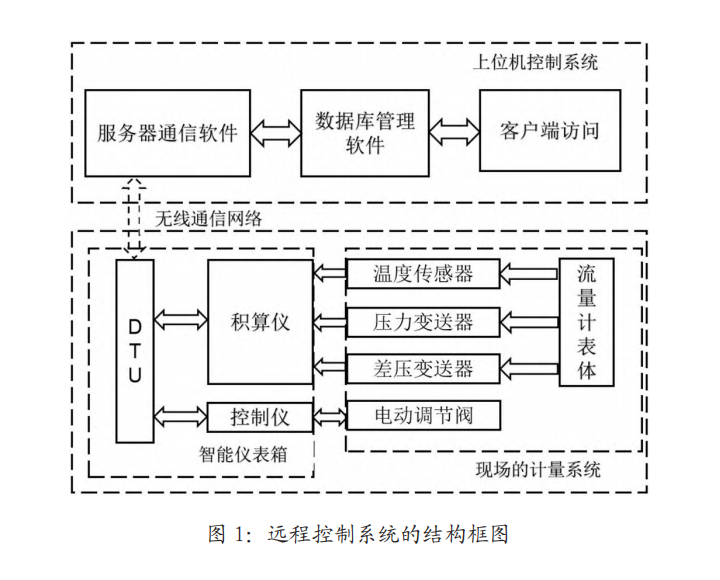

如圖1所示,蒸汽流量計遠程控制系統主要包括現場的計量系統(流量計表體、差壓變送器、壓力變送器、溫度傳感器、電動調節閥、積算儀、控制儀、無線數據傳輸模塊(DTU)等設備)和上位機控制系統(服務器監控軟件、數據庫管理軟件、客戶端訪問軟件)。


整個系統的工作過程描述如下:現場的蒸汽流量計表體安裝于被測量蒸汽管道上,測量產生的壓差信號經過差壓變送器轉換為電信號,通過現場的積算儀計算得到蒸汽的瞬時流量值和累計值,并給予一定的溫度、壓力補償值,配合現場的控制儀實現計量和計費等基本功能。

負責運行上位機控制系統的服務器有固定 IP 地址,作為通信的主機,無線數據傳輸單元(DTU)和現場的積算儀和控制儀作為通信的站點從機,主機與從機通過相關通信協議實現無線通信,將積算儀和控制儀的溫度、壓力、瞬時流量、累計流量、余額費用等實時數據上傳至上位機控制系統。服務器通信軟件將實時數據經過相關的數據庫處理后,存入數據庫管理系統,管理員可遠程實時訪問服務器的數據庫,并將單價、累計流量、閥門開度等數據信息遠程設置后,下發至現場的控制儀中,控制儀同步更新相關的控制數據,完成計費和調節閥門開度等控制功能。蒸汽流量計遠程控制系統的功能需求有以下幾點。

(1)上位機控制系統實時讀取各站點現場積算儀和計費控制儀的信息:蒸汽管道的溫度、壓力、瞬時流量、累計流量值(包括總、峰、谷3個值),電動調節閥門的開度值,當前余額,運行狀態等實時數據信息。

(2)系統可與多個站點的現場智能儀表同時在線通訊,支持斷線后自動重連功能,設置峰谷時間單價,調節控制閥門的開度值等,完成數據的上傳和下發功能。

(3)每個站點現場設備的實時數據存儲于數據庫,數據庫管理軟件實現數據的查詢、分類、報表等功能。

(4)客戶端可遠程實時訪問服務器數據庫功能,實現數據的遠程管理,查詢、報表、統計、控制等操作,實現運行人員的遠程監控管理。
