DN1000大口徑水流量標準裝置簡介
發布時間:2022-08-08 07:59:29

大口徑水流量標準裝置是用于校驗以水為介質的各種大口徑流量計(DN≥300)的計量性能,如準確度、重復性、線性度、穩定性、范圍度、過載能力、可靠性等,并可為被測流量計提供準確、穩定流量量值溯源與傳遞的關鍵測量設備,它的研究和應用是流量計量與測試技術發展的重要基礎。而控制系統是流量標準裝置的重要組成部分,也是儀表正常檢測流程中不可或缺的重要一環,裝置啟動、閥門開關、換向器動作、工作標準選擇、標準量值確定、數據采集和傳輸以及檢定/校準結果的判定等,均是通過測控系統來實現,其性能優劣將直接影響流量測量結果。由此可見,控制系統的穩定是確保裝置正常運行和流量計檢測結果準確可靠的前提。

1、結構組成

本套標準裝置主要由供儲水系統、液源穩壓系統、流量調節系統、夾表系統、換向系統、管路系統、控制系統及標準量器等幾部分組成,集靜態質量法、靜態容積法、標準表法三種工作原理于一身,最大可檢口徑為DN1000、最大運行流量可達10000m3/h。

根據被檢流量計口徑與流量范圍,測試管路系統又可分為小水流量管路、大水流量管路兩部分,其中小流量主要采用靜態質量法工作原理,管徑范圍DN2~DN100、流量范圍0.005~198m3/h、局部最高流速可達10m/s、擴展不確定度優于0.05%(k=2)、穩定性優于0.2%;大流量則應用靜態容積法與標準表法,管徑范圍DN125~DN1000、流量范圍1.8~10000m3/h、局部最高流速可達7m/s、擴展不確定度分別優于0.05%(k=2)和0. 2%(k=2)、穩定性優于0.2%。

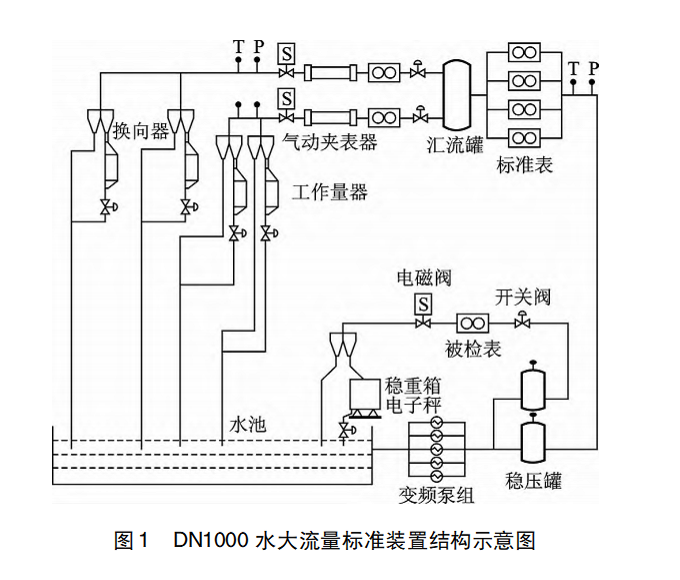

裝置嚴格依據 JJG1 64—2000 《液體流量標準裝置檢定規程》設計,具有流量測量范圍寬、可檢口徑大、流速高、穩定性強等特點,其整體結構示意圖如圖 1所示。


2、測量原理

由于本套水大流量標準裝置同時具有靜態質量法、靜態容積法和標準表法三種工作原理,實際運行時需要根據現場工況條件選擇適合的工作方式,其中靜態質量法是在靜止狀態下,通過稱量一段時間內容器中的液體質量從而計算得到流量值;靜態容積法是在靜止狀態下,測量一段時間內工作量器中的液體體積并計算出流量;而標準表法則是將標準流量計作為標準器,使流體在相同時間間隔內連續通過標準流量計和被檢流量計,通過比較兩者之間的輸出流量值來確定被檢 流量計的計量誤差。

利用標準裝置檢定流量計的具體實現流程為:在測試管路上安裝好被檢流量計,啟動變頻泵組將水池中的水抽入管路系統,經穩壓罐后形成穩定水流并依次流經被檢表和流量工作標準,再通過比較兩者的輸出流量值確定被檢表的測量誤差與重復性。
