流量計的通徑和量程選擇及安裝標準
發布時間:2022-06-15 08:40:54

1、流量計的通徑和量程選擇

流量計首先需要確定它的通徑和測量范圍,即確定傳感器內流體的流速范圍,流量計量程范圍的選擇對提高流量計工作的可靠性及精度有較大關系,根據不低于預計的最大流量值的原則選擇滿量程,正常常用流量最好不超過滿量程50%,這樣可獲得較高的測量精度。

流量計通常選用與工藝相同的通徑或者略小些,在流量選定的情況下,通徑的選擇是根據不同的測量對象以及流量計測量管內流速的大小來確定。流量計所測流體的流速,需考慮管路中流體的流速與壓頭損失的關系。

2、流量計接地

流量計的正確可靠接地對流量計的正常運行至關重要:

(1)給信號源參考用的零電位;

(2)使被測流體與可靠的接地體相連通;

(3)滿足相應的安全性要求(如雷擊等);

(4)抗外界干擾措施(如屏蔽等)。

接地點離傳感器的距離盡可能短,必須與可靠接地體直接相連,不能與其他設備接地點相連接,接地電阻≤10Ω,電磁流量計的外殼、電纜屏蔽線、測量管路的兩端都需單獨可靠接地,絕不能接在電動機等公用地線或上下水管道上;如流量計的轉換器部分已通過電纜線接地,就毋須再另行接地,以避免因電位差而造成干擾。流量計配備接地環的接地方法:如工藝管道為絕緣材質,則必須配置接地環可靠接地,來穩定邊界條件,提高測量穩定性和精度。


3、流量計的安裝管路標準

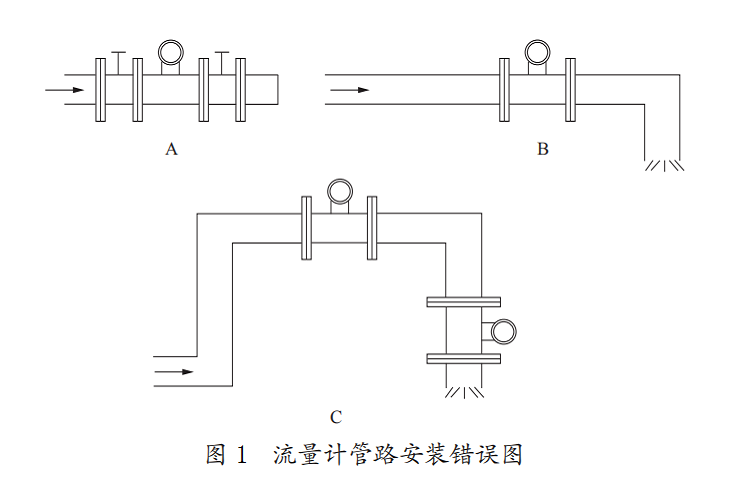

流量計的精準測量必須保證滿管測量狀態,在水電站中,導致非滿管的流量計管路常見錯誤安裝位置示意圖如圖1所示。圖中A為流量計直接安裝在閘閥前后,圖中B為流量計安裝在放空管路的長水平管路上,圖中C為流量計安裝在放空管路高處和垂直排放段。此三種都將導致管路內介質為非滿管狀態,從而影響測量的精度。

在GB/T 18659—2002《封閉管道中導電液體流量的測量電磁流量計性能》中規定上游10DD為流量計通徑),下游5D。在DL/T 1107—2009《水電廠自動化元件基本技術條件》中規定:

(1)機械式流量開關:上下游5D

(2)熱導式流量開關:上下游4D

(3)電磁式流量計:上游10D、下游5D

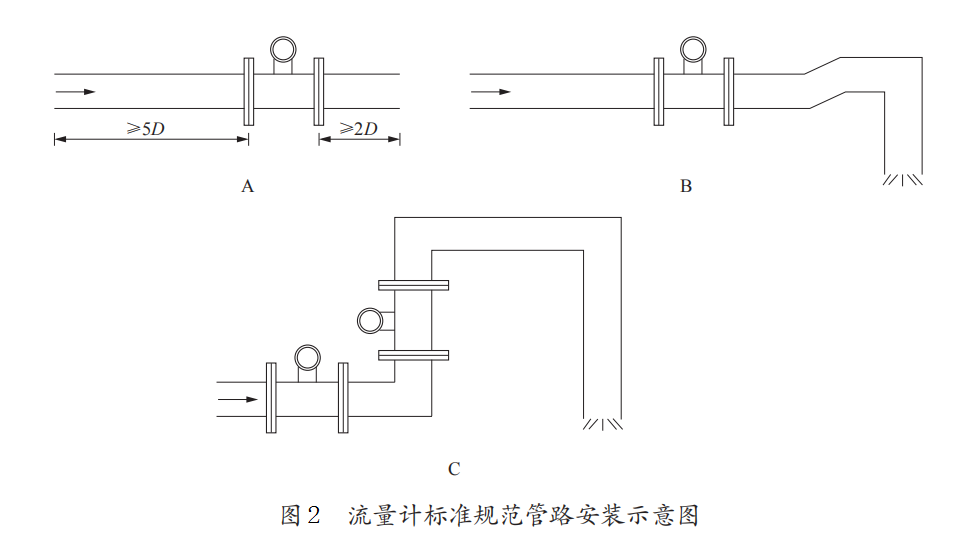

流量計管路正確規范的管路如圖2所示,圖中A為保證流量計的上下游足夠的直管段;圖中B為在長的水平放空管道上,在流量計的下游側設計略微上升的管道部分再放空;圖中C為敞開式供水或排放,將流量計安裝在管道的較低或爬坡部分。三種安裝方式以確保通過流量計的管道完全充滿液體,從而達到測量的精確性。
