溫控器接線圖及原理
發布時間:2022-03-09 15:15:15

溫控儀在加熱設備控溫設備領域應用比較廣泛,也是電工基礎中常見的控制元器件,那么溫控儀控溫原理是什么呢?怎么接線呢?

溫控儀是調控一體化智能溫度控制儀表,它采用了全數字化集成設計,具有溫度曲線可編程或定點恒溫控制、多重PID調節、輸出功率限幅曲線編程、手動/自動切換、軟啟動、報警開關量輸出、實時數據查詢、與計算機通訊等功能,將數顯溫度儀表和ZK晶閘管電壓調整器合二為一,集溫度測量、調節、驅動于一體,儀表直接輸出晶閘管觸發信號,可驅動各類晶閘管負載。


1、溫控儀的控制原理
PID智能溫控儀在控溫線路中,溫控器獲取溫度探頭給予的溫度信號,在將要到達設定溫度的時候采用脈沖式控溫,所以控溫非常精準,內部可以設置加熱特性,比如P(比例帶)I(積分動作)D(微分動作),這就是PID控制儀表的工作特性。
2、溫控儀的控制原理圖

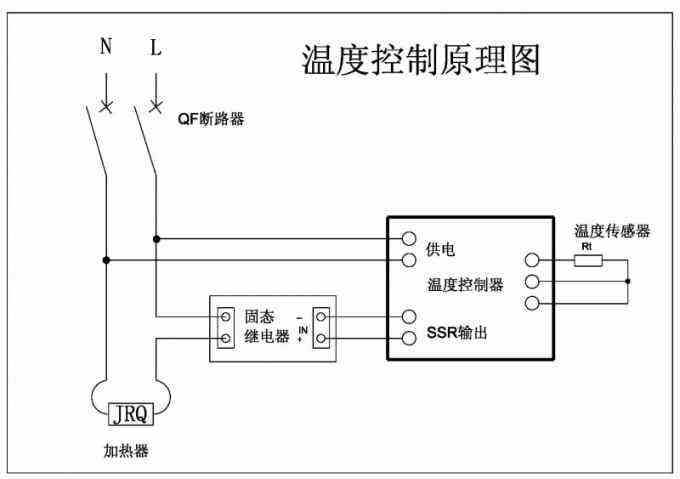

下圖就是溫控儀的控制原理圖,從圖中我們可以看到比較經典的控制方式,電源進入溫控儀,溫控儀外接溫度傳感器,不加輸出的話,是可以當做溫度顯示器來使用的,增加固態輸出,從溫控儀輸出電流信號給固態繼電器,固態繼電器來控制后端電源通斷,繼而控制加熱器加熱。

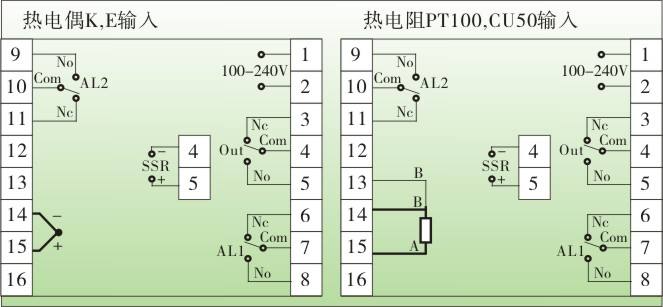

有了控制原理圖,我們就可以進行接線,在溫控儀的背面會帶有接線圖,我們以這款溫控儀為例:
其中1-2端為電源線,輸入范圍100-240V,一般使用的是220V;
3-5端為輸出端,4-5端SSR固態繼電器信號輸出端,直接接入固態繼電器,有正負之分,也可以接入交流接觸器,使用N0/NC進行連接線圈,前提是要借電源經過4號端子;
6-8端為輸出報警端,一般是低限報警,就是實際溫度低于設定溫度,也有NC、NO之分,注意連接方式;
9-11端為輸出報警端,一般是高限報警,就是實際溫度高于設定溫度,也有NC、NO之分,注意連接方式;
13-15為溫度傳感器接入端,溫度傳感器有電偶式、電阻式之分,接線圖如圖,在選擇溫度傳感器類型的時候一定要核對是否適用該款溫控儀。

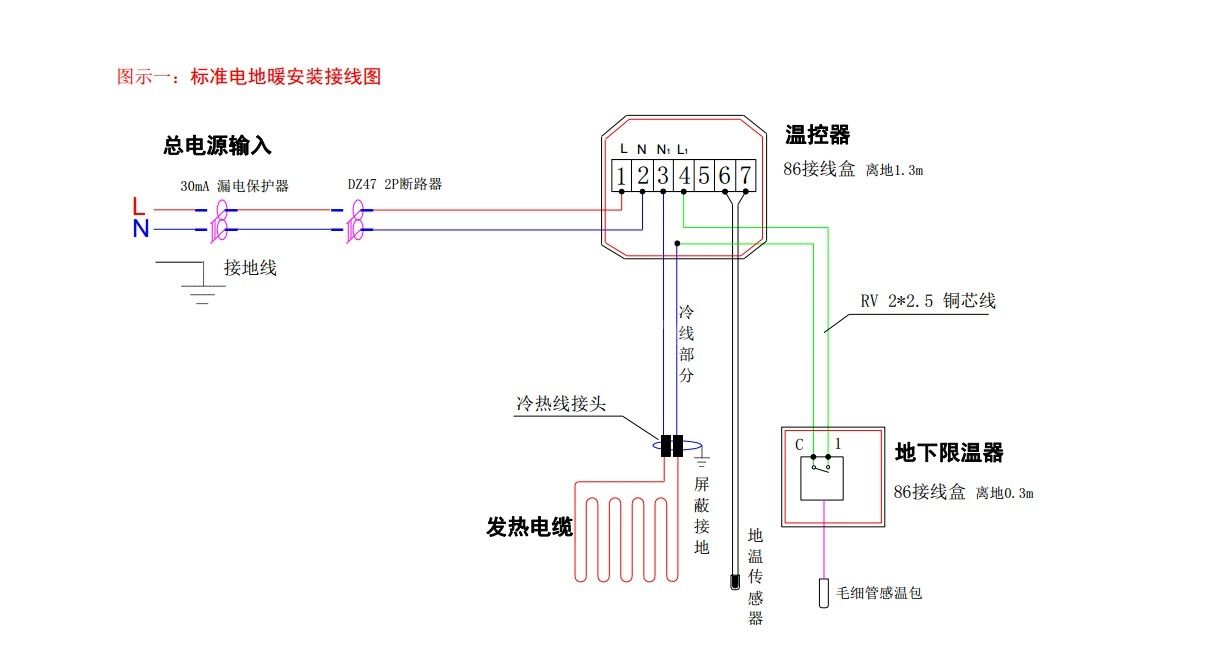

溫控器3.jpg 有了接線圖,我們就可以把溫控儀應用到實際電路中去了,下圖就是一個很好的案列,家庭供暖的接線圖,供大家參考。
