電纜式浮球液位開關使用說明書
發布時間:2021-11-07 08:18:51

1、組成結構

電纜式浮球液位開關包含四個部分:信號電纜 、配重塊 、浮球及微動開關。三線制信號電纜線標分別為NC、NO、COM,一般高液位浮球開關選擇接常開觸點,低液位浮球開關選擇接常閉觸點;配重塊一般安裝在浮球上方約200mm處,可以實現浮球的穩定翻轉,動作性能最佳;浮球外形酷似球體,內部固定一個微動開關與信號電纜連接,浮球內充以惰性氣體,浮球內外有密封要求,防止微動開關銹 蝕老化。

2、安裝方式

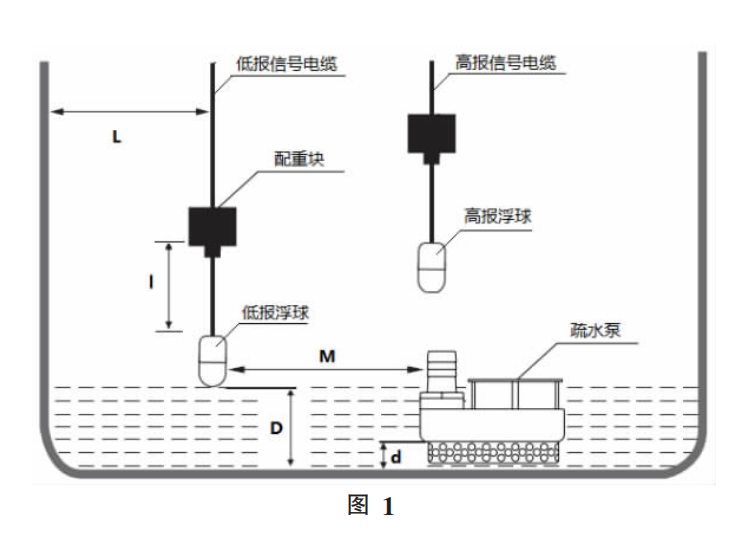

電纜式浮球液位開關一般垂直掛在疏水地坑中,如圖1在安裝時需注意浮球動作長度l不得大于信號電纜與坑壁的水平距離L,一般要求距離L需大于2倍的動作長度l,防止浮球動作時與坑壁干涉;信號電纜與疏水泵吸水口的水平距離M需大于600mm,避免疏水泵吸水口的吸力影響液位開關動作;浮球液位開關與坑底的距離D需大于疏水泵吸水口與坑底的距離d,防止疏水泵空吸導致電機損壞。通常每個疏水坑至少會配置3個浮球液位開關:低報開關、高報開關、高高報開關,且這些浮球開關并排分散安裝。目前福清核電RPE系統的所有電纜式浮球液位開關均采用“分散式安裝”方式。


3、工作原理

浮球液位開關內部固定高靈敏的微動開關,與信號電纜連接。當液位上升到一定高度,由于浮球被固定在配重塊上,不再隨液位上浮,開始改變浮球的上揚角度,當浮球上揚角度大于30°時,浮球內微動開關觸點閉合,觸發高報信號,疏水泵開始排水;反之當液位下降到一定高度,浮球上揚角度小于10°時(受回差影響,消報角度一般會小點),浮球內微動開關觸點斷開,觸發低報信號,疏水泵停止排水。因此,通過設置不同液位高度的浮球液位開關,實現疏水地坑液位的自動控制和報警功能。
